Incarcatoare de acumulatori mici


De pe vechiul site, care cand e ok, cand dispare.. repostez un articol despre incarcatoate pentru acumulatori de capacitate mica, cum sunt cei AA sau AAA sau similari.
Scheme sunt de tipul “sursa de curent constant” si se pot incarca mai multi acumulatori in serie, doar ca tensiunea de alimentare a montajului trebuie sa fie cu 2-3V mai mare decat tensiunea insumata a acumulatorilor pusi la incarcat.
incacincarcator

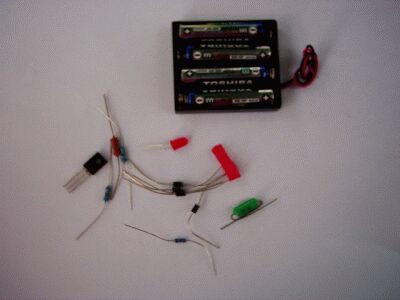

Prima schema are facilitatea de a indica cand acumulatorul este la incarcat prin aprinderea ledului.
Dupa cum constatati, sunt date valori de rezistente pentru diversi curenti de incarcare.
O incarcare “clasica” este aceea la o zecime din capacitate. Daca pe acumulator este inscris 1500mAh se recomanda o incarcare la un curent de 150mA timp de 11-12 ore. Incarcatoarele rapide forteaza acumulatorii prin incarcare cu un curent mult mai mare, chiar is la 1A astfel incat acumulatorul este incarcat in cca. o ora jumatate, dar viata ii este mult redusa…
O alta schema, de susrsa de curent constant, se poate face cu un LM7805:
incarcator2   Am folosit ultima schema pentru incarcarea unor acumulari AAA de capacitate mica (330mAh) si curentul de incarcare la 35mA (pentru asta rezistenta R are 220 ohmi, dar imediat o sa va explic cum se calculeaza).
inc_1inc_2 Pentru acesta schema
inc_3
inc_4   Dezavantajul acestei scheme este acela ca tensiunea de alimentare a montajului trebuie sa fie mai mare cu cel putin 7V decat tensiunea acumulatorilor pusi la incarcat… deci pentru 2 alimentarea cu 12V este ok pentru montaj.
Am desenat o schema cu ajutorul programului Eagle PCB, cand eram incepator:
inc_12 inc_11 si am realizat si un cablaj, pe care am montaj piesele:
inc_7inc_8   Un alimentator complet se poate face astfel:
inc_5   Prima schema este un alimentator care contine un transformator coborator, o punte redresoare realizata cu 4 diode si un condnesator de filtraj. A doua schema contine o sursa de curent constat cu 2 trepte de reglaj (pentru incarcare lenta si una rapida)inc_6   Aceste incarcatoare nu au protectie la supraincarcare, de aceea e bine sa fiti cu ochii pe ceas 🙂

Single phase motor use in both directions

For use a single phase motor in both directions for made a hoist, whinch or for other applications must use a simple schematic named PSC (Permanent Split Capacitor), see docs from Washing machine two speed electric motor.

Base schematic is

For use in host when you need a limit switch for up, practical schematic is:

Note: limitator = limit switch

I made a movie with a rebuit hobby hoist:

Pornire motor monofazat in ambele sensuri (2)

Intr-un articol anterior, am prezentat schema de legare a unui motor monofazat ce echipa un troliu (electropalan cu cablu) pentru a functiona in ambele sensuri:

Totul se baza pe informatiile prezentate in articolul Reutilizarea motorului cu 2 viteze de la masina de spalat automata (Washing machine two speed electric motor).

Acum, am dat de alt troliu/electropalan alimentat la 230V~ la care se umblase in schema si diferea de cea prezentata anterior, in sensul ca aveam la dispozitie doar 3 borne si o cutie de comanda cu butoane prin cablu, in care se gasea si condensatorul.

startek_01

startek_02

S-a pornit de la aceasi schema de baza , in schema “PSC (Permanent Split Capacitor). Acest motor are un condensator conectat permanent in serie cu infasurarea de pornire, ceea ce face ca aceasta sa devine infasurare auxiliara odata ce rotorul a atins turatia nominala”.

mms0

Dupa ce s-au refacut legaturile conform unei schema de conexiuni corecte, de catre acelasi coleg, Gigi:schema

am facut un filmulet numit test dupa reparatie troliu (electropalan) monofazat din gama hobby

Mini audio amplifier with LM386

In more portable devices it use LM386 who is 1W audio power amplifier with x20 to x200 gain (26..46dB) and BASS BOOST feature.

Is very usefull to read the datasheet from Texas Instruments or UTC.

base schematic
base schematic
base schematic with bass boost
base schematic with bass boost

I made a sound surveillance system using LM386 with huge gain like in article How to get 74dB by LM386 writted by Kazuhiro Sunamura.

74dB

At LA3ZA Radio & Electronics is made a analize of this schematic with LM386, see the document.

At Decibels (dB) Calculator page you can understund the conversion between gain using dB, e.g. 74dB = x5000 and 20dB = x10.

I design a schematic who use jumpers for classic and special gain:

niq_ro's design
niq_ro’s design

The cases are:

  • with all jumpers free, gaine x20:
x20
  • close 1-2, gain x20..x200:
x20..200
  • close 2-3, gain x50..x5000:
x50..5000

For unidirectional intercom schematic is:

A version a board and montage can be:

3D
montage
