Releu de protectie
la tensiune scazuta sau supratensiune in retea
(partea a 2-a)


* initiere articol in 08.05.2012
** continuare a articolului Releu de protectie la tensiune scazuta sau supratensiune in retea.

       In revista indiana ELECTRONICS FOR YOU din 2000 este publicat un articol numit "over-/undervoltage cut-off with on-time delay" scris de K. Udhaya Kumaran, VU3FTH.

       Schema releului de protectie la tensiune scazuta si supratensiune cu intarziere la recuplare (cam asa ar fi traducerea) este:

niq_ro

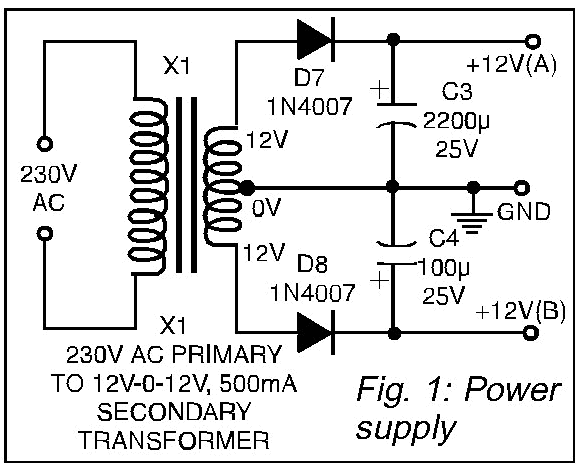

       Partea de alimentare si cea care furnizeaza o tensiune proportionala cu cea din retea:
niq_ro

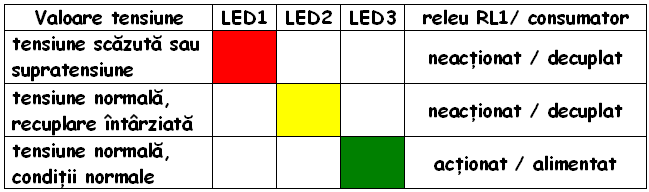

       Starile indicate de LED-uri vor fi:
niq_ro

       Am realizat o simulare a functionarii cu ajutorului programului Livewire, numita over and undervoltage cutoff from electronicsforu:
niq_ro

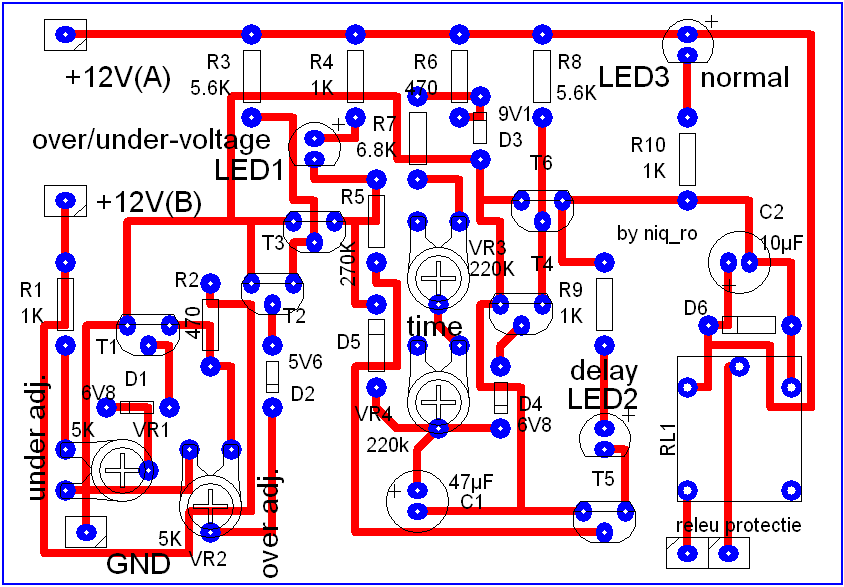

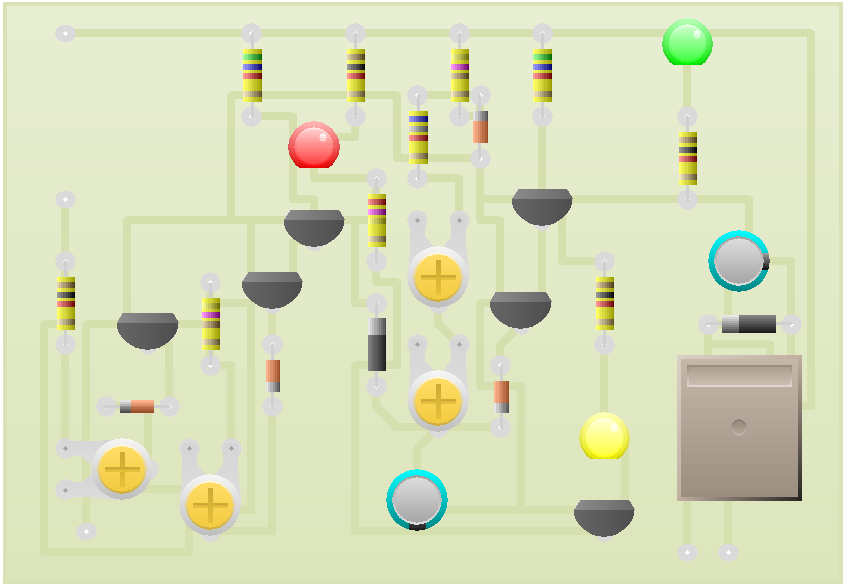

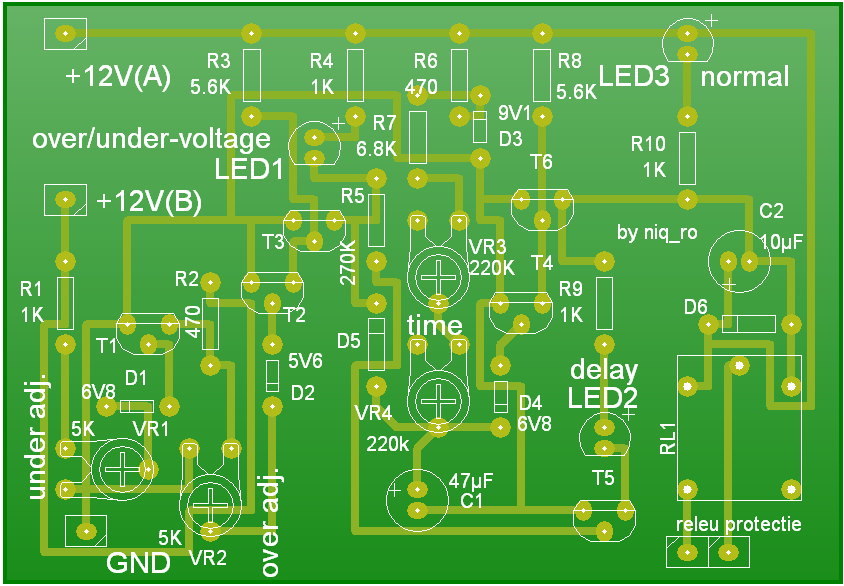

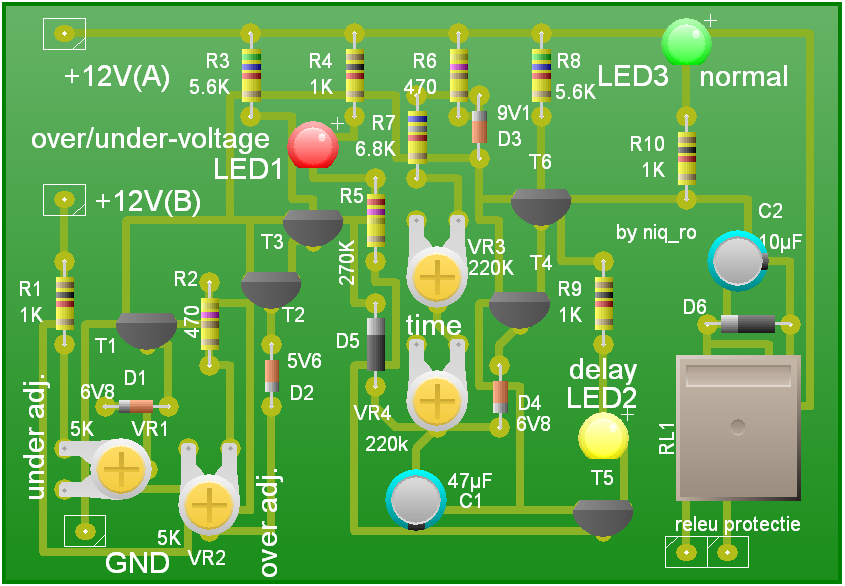

       Cu ajutorului programului PCB Wizard am desenat o varianta de montaj:
niq_ro niq_ro niq_ro niq_ro niq_ro
