initiere articol in 25.02.2011:

   La solicitarea lui Adrian, mi-am facut un pic de timp sa dezvolt o schema pentru a crea un efect de umplere, respectiv golire pe 4 canale, la apasarea unui buton.

   Pentru inceput, am desenat o schema cu programul Livewire , folosind circuite integrate in tehnologie CMOS, unul fiind 4093, la care folosesc o poarta pentru a realiza un oscilator de semnal dreptunghiular (impulsuri) si "clasicul" 4017:

   Am realizat un filmulet cu functionarea !

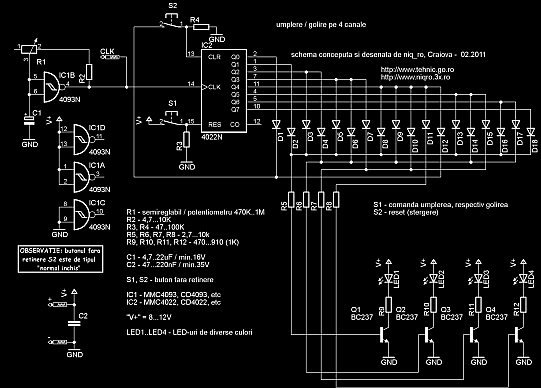

   Dupa o discutie despre schema cu Adrian, am redesenat schema folosind un 4022, in locul lui 4017, rezultand urmatorul filmulet cu functionarea !

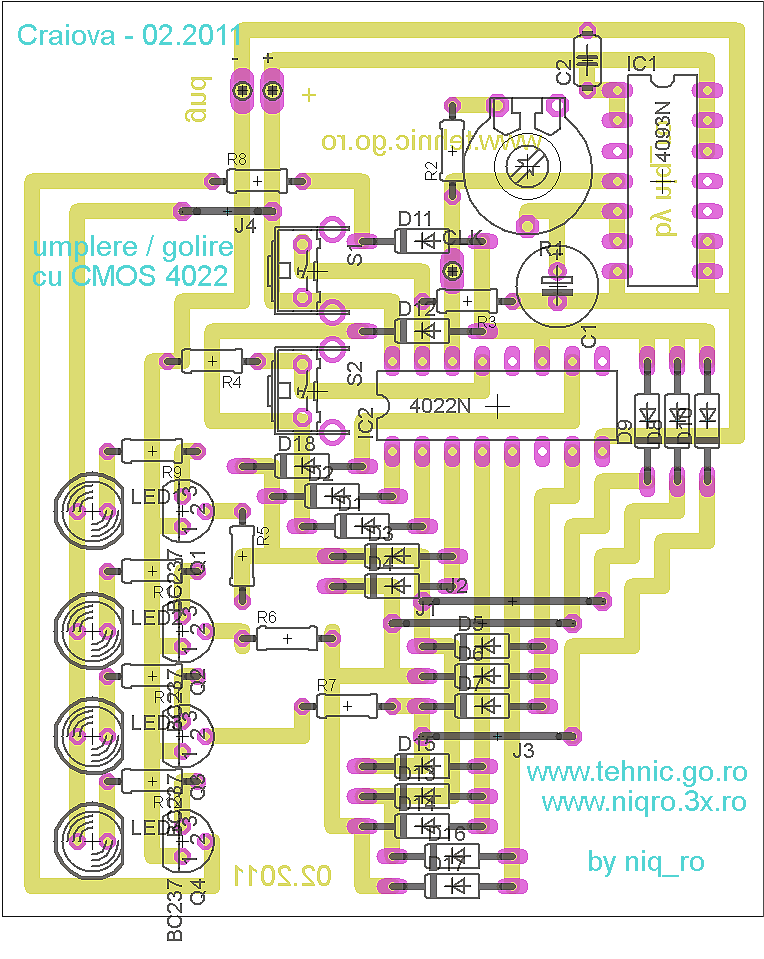

   Am redesenat in EAGLE Layout Editor schema:

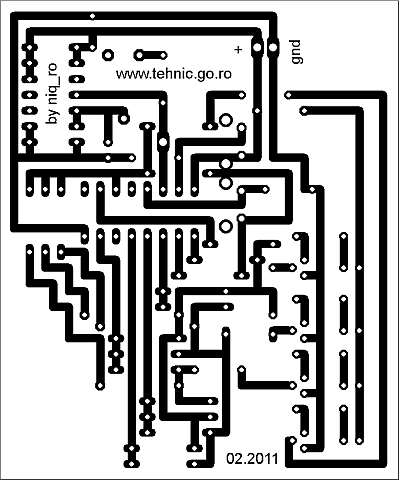

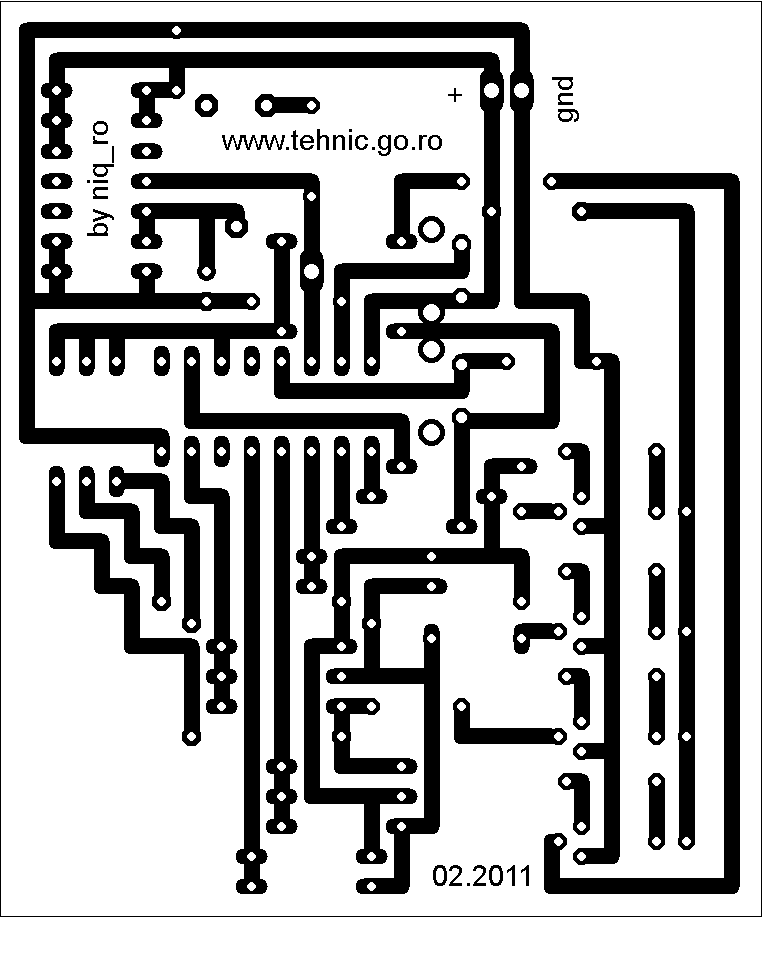

   Puteti descarca, in format pdf, cablajul: in oglinda respectiv neintors (pentru metoda foto).



   completare articol in 06.02.2012:

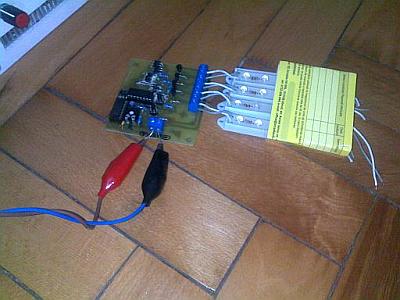

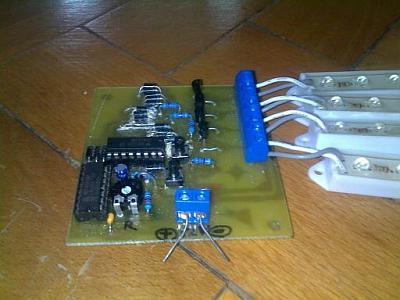

   Am primit poze si 2 filmulete cu functionarea montajului:

- primul filmulet:

- al doilea filmulet:
