Carburatoarele masinilor mai vechi, gen Dacia, au socul actionat prin intermediul unui cablu.. in cazul punerii unui carburator de genul asta pe alta masina, care a avut carburator cu soc electric (cu bimetal), apar probleme de conectare... o idee ar fi folosirea unui modul electronic de comanda a farurilor luat de pe o masina straina sau construirea unuia de catre noi.

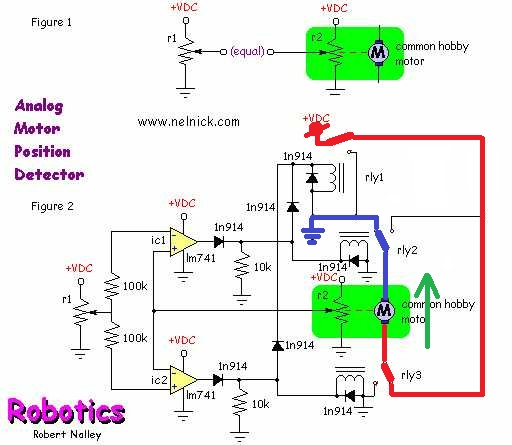

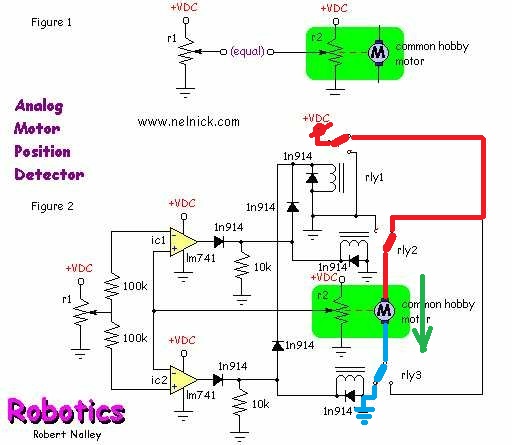

   La http://www.nelnick.com/motorposition.html am gasit schema unui controler al pozitiei unui motor, adica:

La http://electronicsworld.tripod.com/motorimages/motorckt4.html am gasit o schema de comanda a motorului cu tranzistoare bipolare, iar la http://www.armory.com/~rstevew/Public/Motors/H-Bridges/Blanchard/h-bridge.htm si http://www.nelnick.com/hbridge.html comenzi ale unui motor cu tranzistoare MOSFET.

   Schema are un mic comentariu, pe care l-am tradus (cat de cat):
   R1 si R2 sunt potentiometre. R1 se regleaza de utilizator, iar R2 este cuplat cu motorul.
   Cand rotim de R1, motorul se roteste pana R2=R1.
   In acest exemplu, folosim 2 operatinale 741 in configuratie de comparator cu fereastra.
   Cand tensiunea pe cursorul lui R1 este mai mare decat tensiunea pe cursorul lui R2, iesirea integratului IC1 trece in HIGH. IC1 atrage releele RLY1 si RLY2 care alimenteaza motorul, care porneste in directia dorita.
   Daca tensiunea pe cursorul lui R1 mai mica decat tensiunea pe cursorul lui R2, integratul IC2 alimenteaza releele RLY1 si RLY3 care pornesc motorul in directia inversa.
   Daca tensiunea pe cursorul lui R1 este egala cu tensiunea pe cursorul lui R2, releul RLY1 nu este alimentat tinand motorul oprit.

   Cand sunt diferente de potential intre pinii comparatoarelor (adica pe R1 si R2), motorasul va fi alimentat astfel:

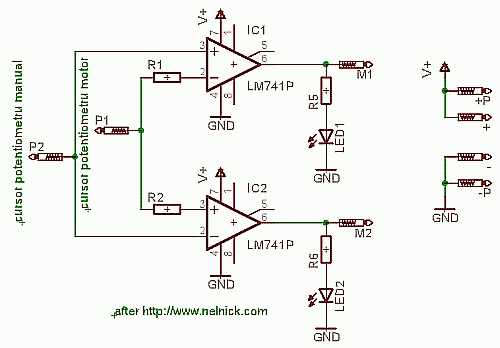

   Bun, acum sa desenam "creierul" in Eagle:

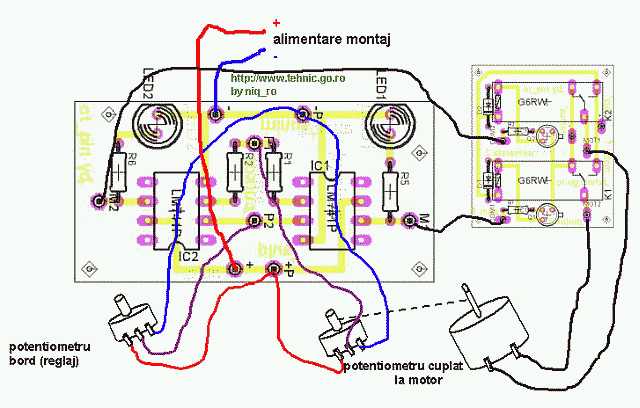

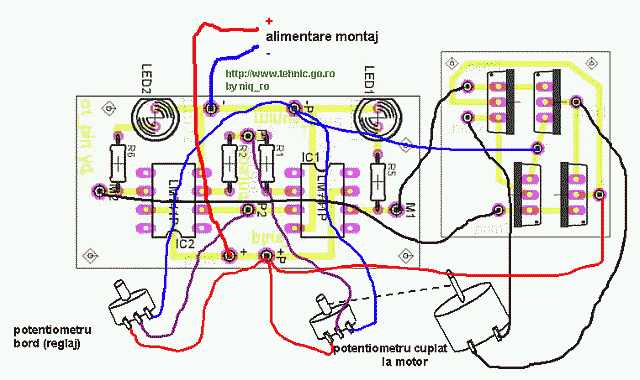

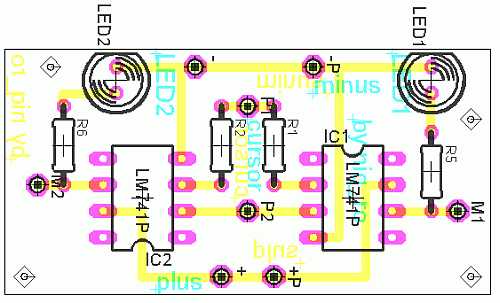

   rezultandu-mi un mod de montare al pieselor si un cablaj:

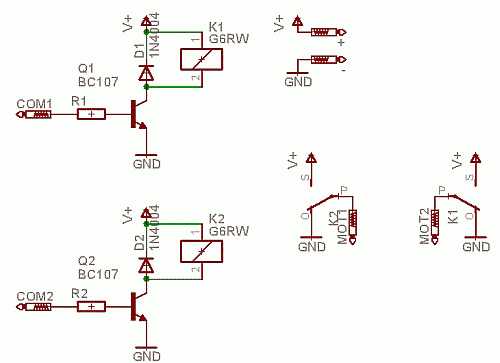

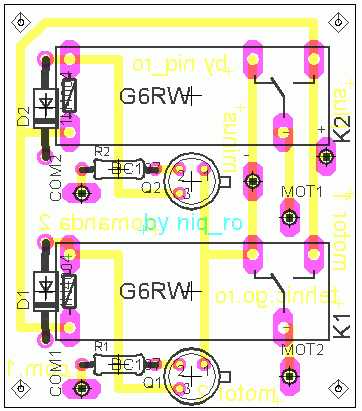

   Partea de "forta" poate fi facuta asa:

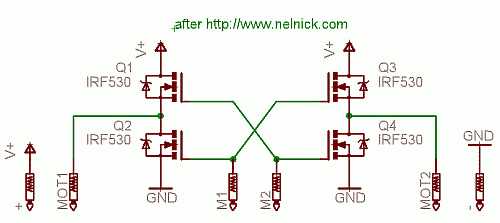

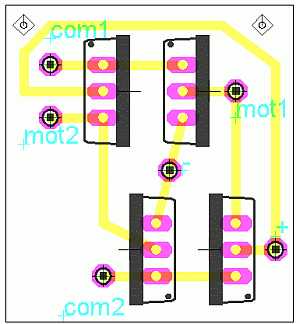

sau asa:

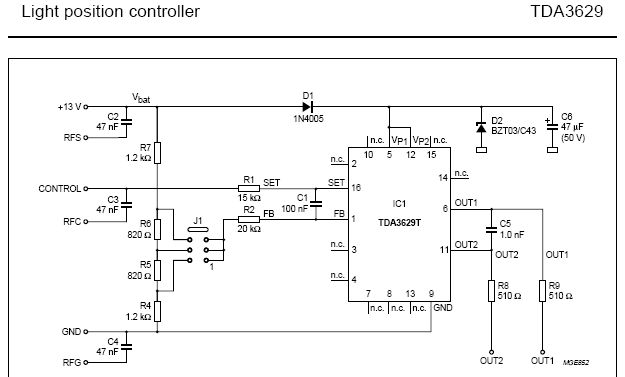

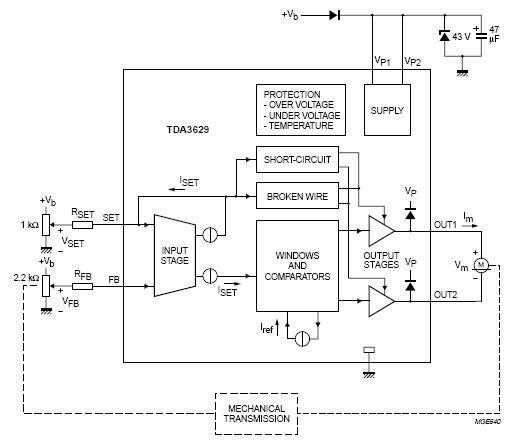

   Am facut rost de un angrenaj (inclusiv motorasul) de la o masina Daewoo Cielo, care regla farurile si am constatat ca integratul este inscriptionat TDA3619, dar cum el nu exista la producator ( Philips - NXP ), doar TDA3629, care este de fapt adevaratul integrat, fiind incriptionat in mod special sub cod fals...

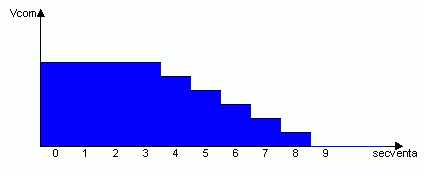

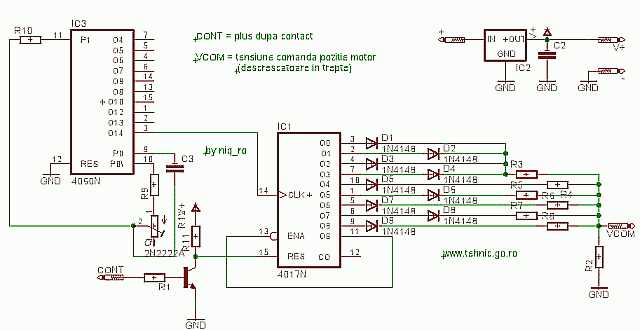

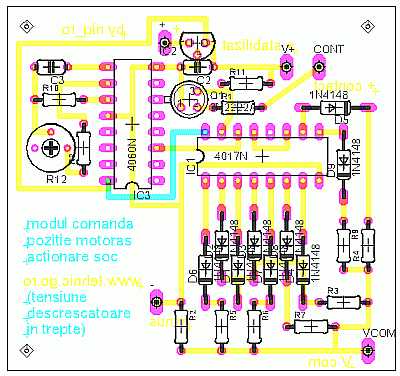

   Bun, acum m-am gandit ca ar fi bine ca dupa pornirea motorului sa se traga socul (la maxim) , sa stea o perioada asa, apoi sa scada progresiv... motorul fiind lent, cred ca o variatie in trepte e satisfacatoare:

   PS: la oprirea motorului in timpul mersului (din varii motive), la decuplarea contactului socul se retrage imediat, apoi dupa pornire se reia ciclul.
