Potentiometru digital 16 trepte si afisare stare pe LED-uri


   Un potentiometru digital cu 16 trepte care sa afiseze pe 16 LED-uri starea poate fi realizat cu integrate in tehnologie CMOS. Un articol pentru 8 trepte a fost prezentat pe http://www.arduinotehniq.com/old/pot8.htm.

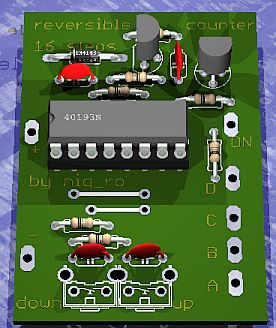

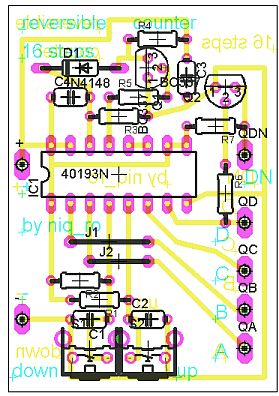

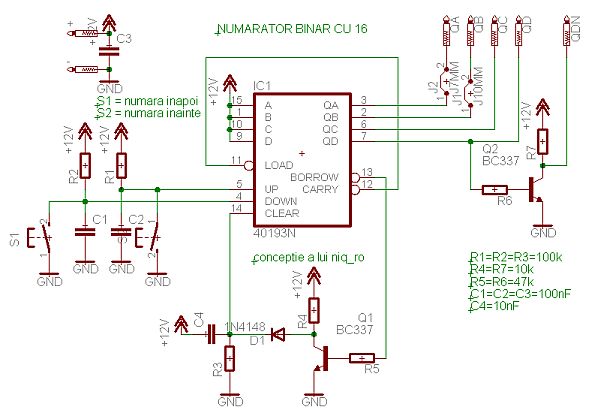

  Partea de numarare binara este realizata cu integratul 40193, care in aceasta configuratie numara pana la 16 (0->1->2->3->4->5->6->7->8->9->10->11->12->13->14->15). Cu ajutorul butoanelor fara retinere S1, respectiv S2 se realizeaza numararea inapoi, respectiv inainte. Schema are facilitatile de
- pornire cu treapta 0 (cu ajutorul grupului R3-C4),
- de a nu permite trecerea de la starea 0 la starea 15 cand se apasa S1 (ramanand la 0, datorita inversorului realizat cu poarta SI-NU care este comandat de iesirea BORROW)
- de a nu permite trecerea de la starea 15 la starea 0 cand se apasa S2 (ramanand la 7, datorita iesirii CARRY, care permite incarcarea starii binare A=1 B=1 C=1 D=1 adica 15)

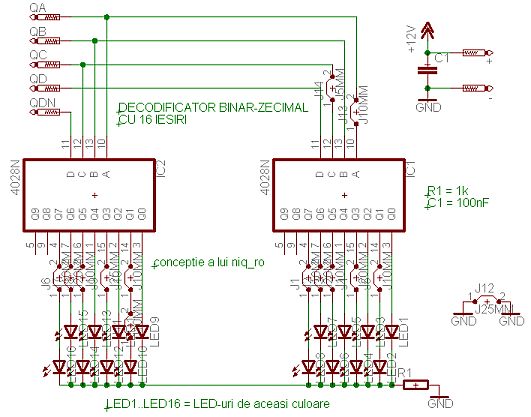

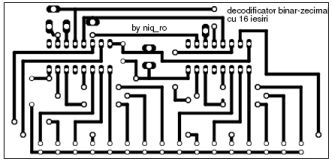

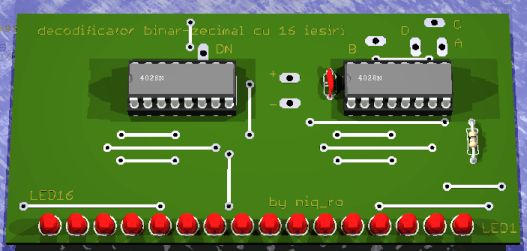

  Partea de afisare a starii este realizata cu 2 decodificatoare binar-zecimal 4028 care comanda cele 16 LED-uri.


  Potentiometrul propriu-zis este realizat in mai multe variante, una fiind cea cu integratul 4067, care permite cuplarea la iesirea PB (cursorul simulat) a diverselor grupari de rezistente. De asemenea, se pot folosi 2 integrate 4051.

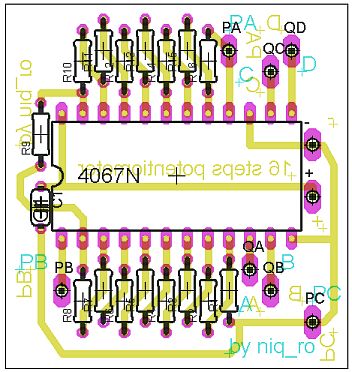

  Varianta cu CD4067 arata astfel:



Potentiometrul simulat, are notatiile:

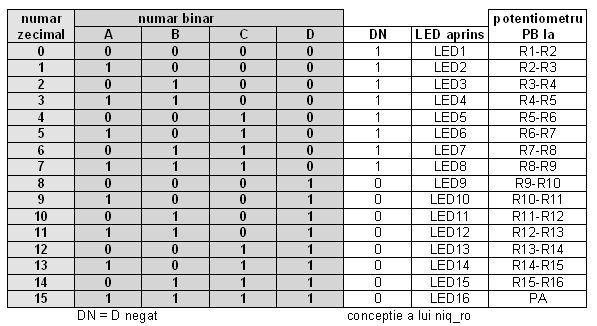

  Considerand potentiometrul nostru P=R1+R2+R3+R4+R5+R6+R7+R8+R9+R10+R11+R12+R13+R14+R15+R16 (rezistentele de pe placa de potentiometru digital), vom avea urmatoarele situatii:


Cat mai curand se continua articolul, doar mentionez ca schema permite realizarea unui potentiometru liniar sau cu alta variatie (logaritmic, pentru audio), dar permite conectarea a 2 potentiometre (pentru stereo), 2, 3, 4 si chair 5 (pentru un sitem 5+1)
