Amplificator audio cu tranzistoare MOS-FET


   NOTA: Articolul initial a fost postat pe net in 2005, dar in septembrie 2010 a fost corectat dupa ce am fost atentionat de Claudio Baranga.

Nicu

   Pentru a asculta o sursa audio (calculator/tuner/desck, CD, etc) este necasara o "statie", adica un amplificator audio.

   Amplificatoare audio de putere Hi-Fi pot fi realizate cu tranzistoare finale MOS-FET, desi acum sunt larg raspandite cele cu circuite integrate.

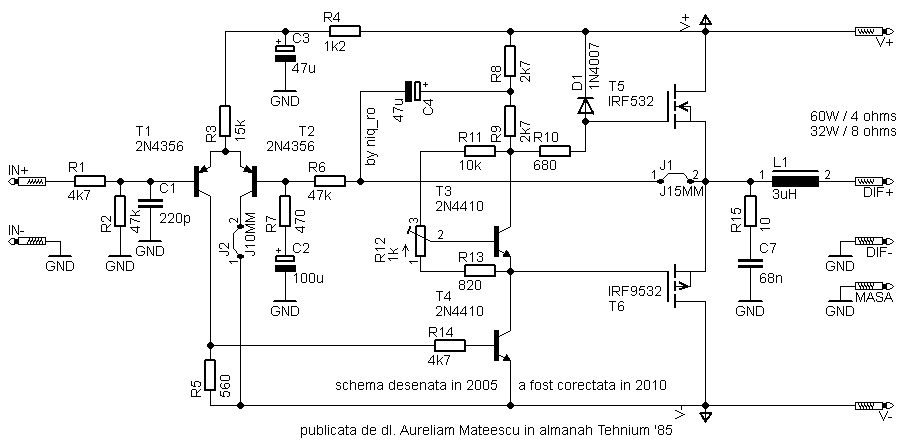

   Prima schema pe care o prezint a fost publicata in Almanahul TEHNIUM '85:

aaf mos schematic

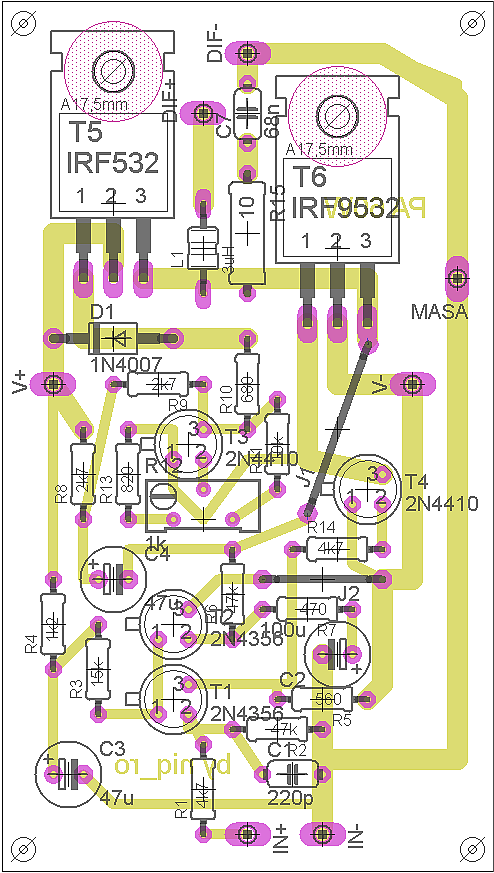

aaf mos board

   In articol ( pag.1/4, pag.2/4, pag.3/4, pag.4/4 ) se mentioneaza ca amplificatorul este capabil sa debiteze 60W (distorsiuni de 0,15% la 1kHz) pe sarcina de 4 ohmi, respectiv 32W (distorsiuni de 0,08% la 1kHz) pe sarcina de 8 ohm.

   Puteti descarca, in format pdf, cablajul: in oglinda respectiv neintors (pentru metoda foto).

   Aceeasi schema am gasit-o, intr-un articol italian ( pag.1 si pag.2 ) pe forumul electronistilor:
