LM317


         Unul dintre cele mai "maleabile" si "dashtepte" circuite integrate este LM317 (click pe numele integratului pentru a descarca datasheet-ul lui), care este un circuit stabilizator de tensiune (dar poate functiona f. bine si ca generator de curent constant)...

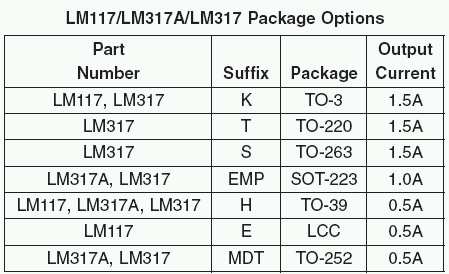

         Codificarea acestu-i integrat consta in numar si un set de cifre, dupa cum urmeaza:

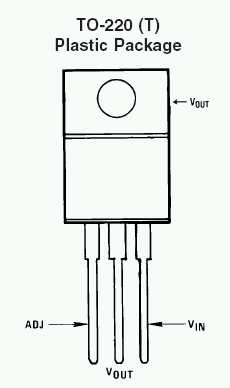

         cele mai uzuale sunt LM317K si LM317T (preferatul meu)

         Cateva caracteristici:
- putere disipata: limitata intern
- diferenta maxima de tensiune intre intrare si iesire: +40V, -0,3V
- tensiunea de referinta: tipic: 1,25V minim: 1,20V maxim: 1,30V
- curent prin pinul de comanda: tipic: 0,05mA maxim: 0,1mA
- curent la limita (Vin-Vout<15V): tipic: 2,2A minim: 1,5A maxim: 3,4V pentru LM317K
- curent la limita (Vin-Vout<15V): tipic: 0,5A minim: 0,8A maxim: 1,8V pentru LM317H

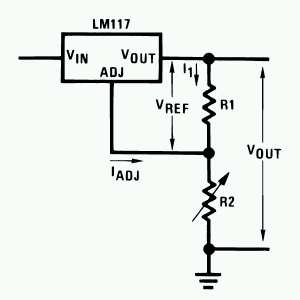

         Schema tipica de aplicatie este urmatoarea:

         Daca se tine cont ca Iadj=100uA=0,1mA iar R2max=5k rezulta ca ultimul termen e maxim 0,5V si se poate neglija, rezultand relatia:

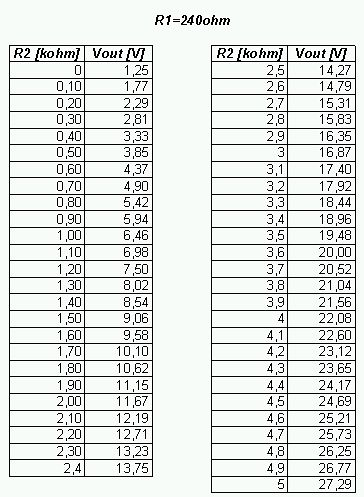

         Putem inlocui in relatia initiala si R1=240 ohm rezultand si urmatorul tabel:

         Un mod mai rapid de calcul, care tine cont si de curentul Iadj gasim la http://www.whatcircuits.com/lm317-calculator/.

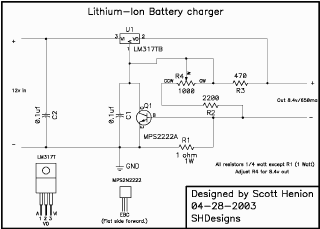

         O aplicatie interesanta si de efect este prezentata la http://www.shdesigns.org/lionchg.html.. pornind de la un incarcator de acumulatori destul de "inteligent" se ajunge la ceva si mai de efect...

material publicat de niq_ro

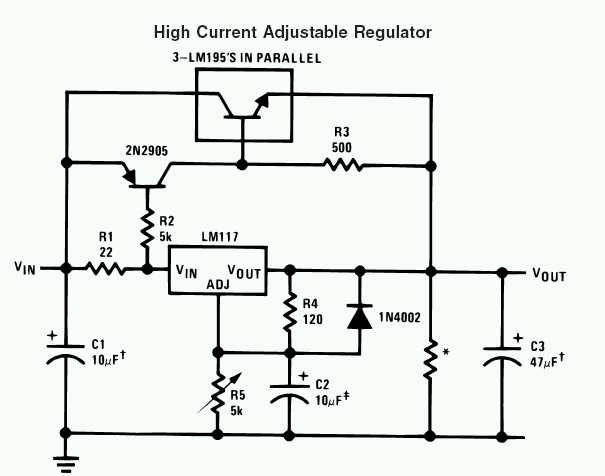

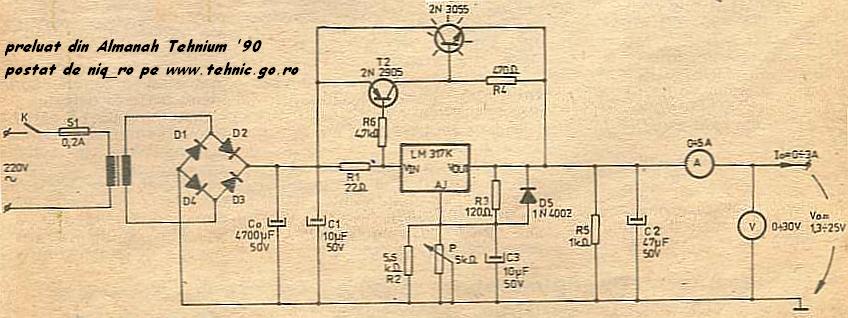

         Pentru o sursa de tensiune de putere mai mare se foloseste schema urmatoare (indicat ade fabricant):

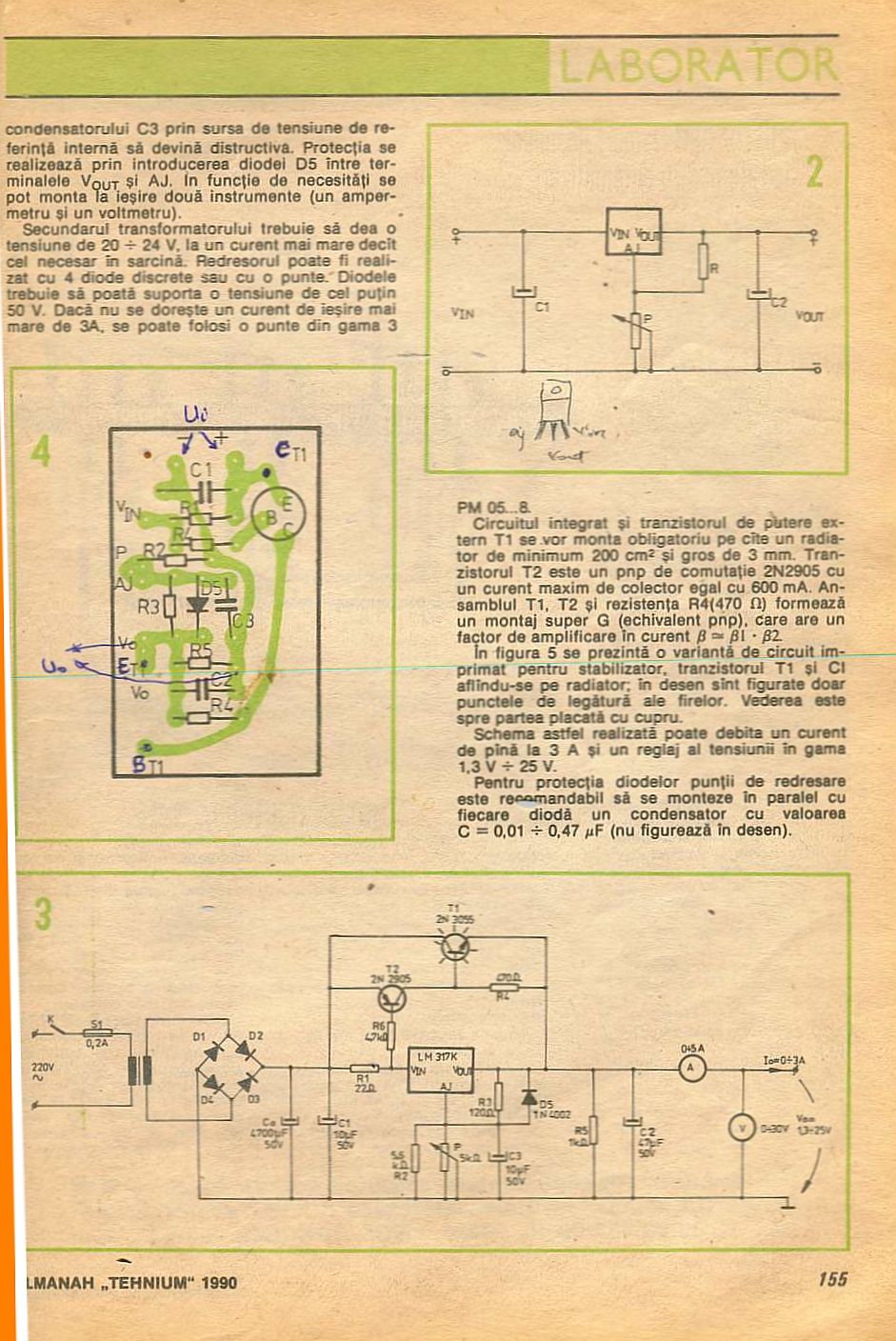

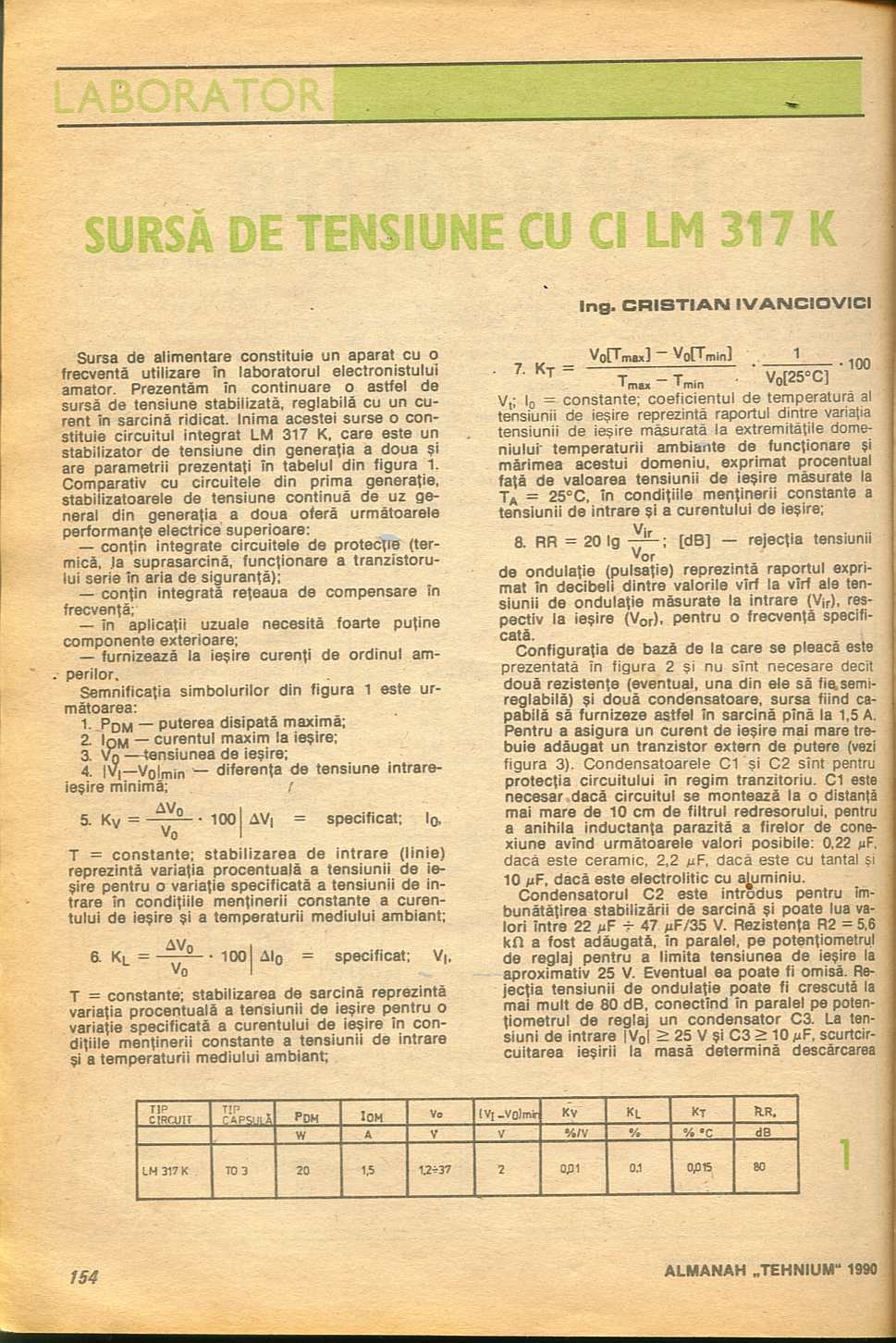

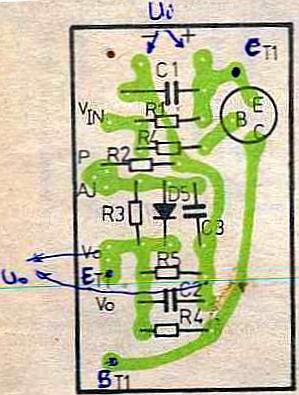

         In almanahul TEHNIUM '90 pag. 154-155 este o prezentata o schema care, dupa cum se constata, e identica cu aceasta...( pag.154 si pag.155):

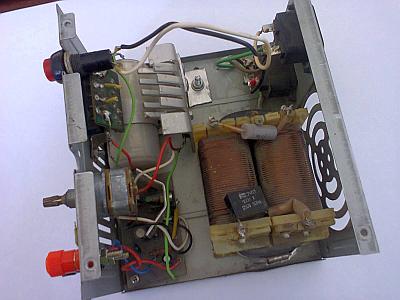

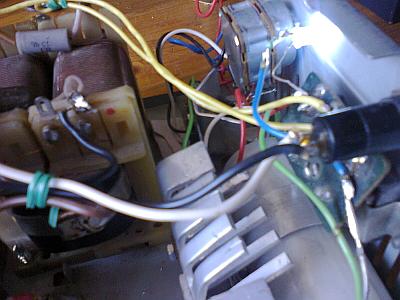

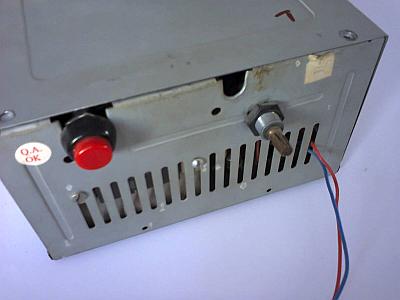

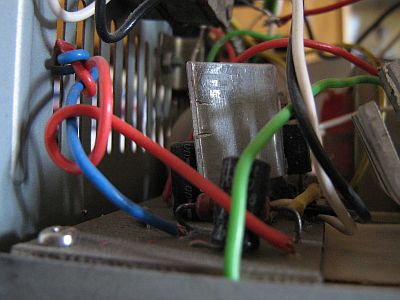

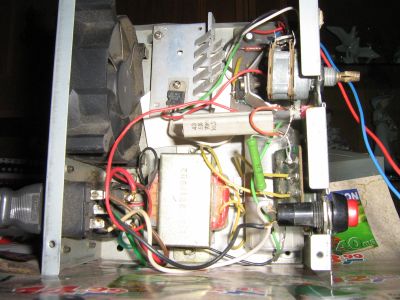

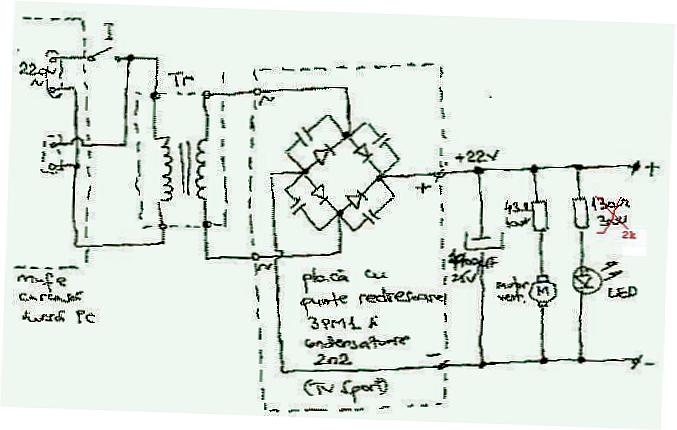

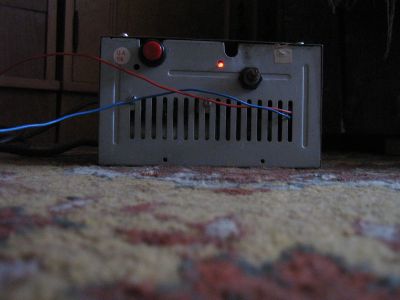

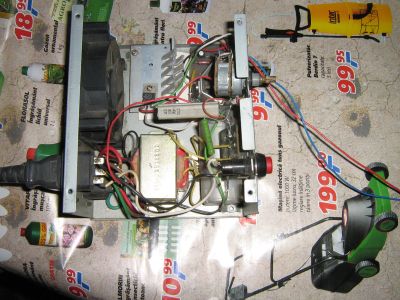

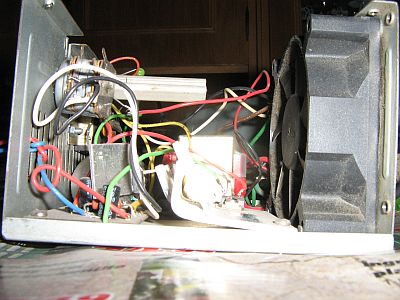

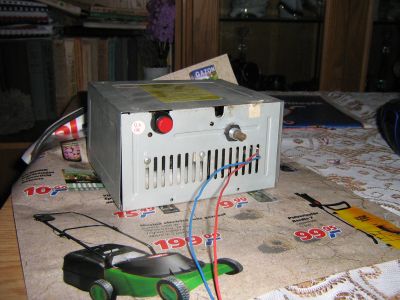

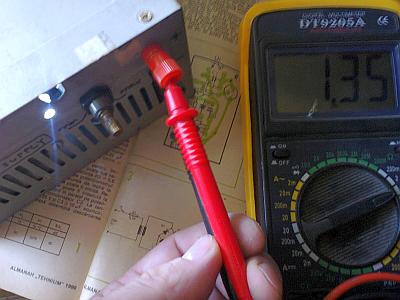

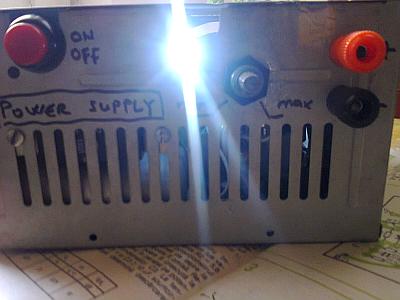

         Alimentatorul realizat de mine a fost montat intr-o carcasa de sursa de calculator, folosind partea de redresare si filtraj de la un TV Sport. Am pastrat de la carcasa mufa cablului de alimentare si ventilatorul, punand si un LED care indica functionarea...iar transformatorul a fost recuperat dintr-o boxa activa de putere.

completare material: 09.2012, Craiova, Romania

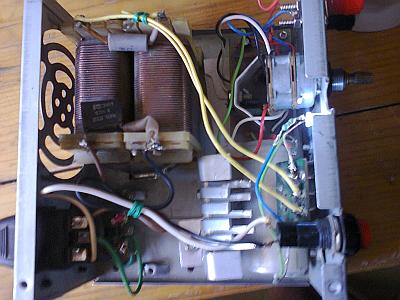

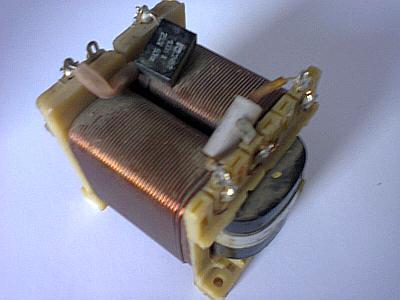

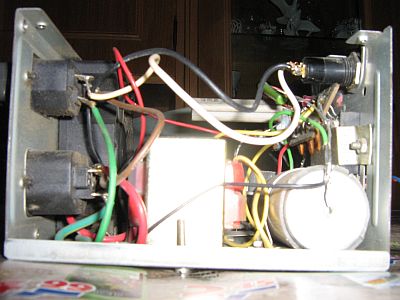

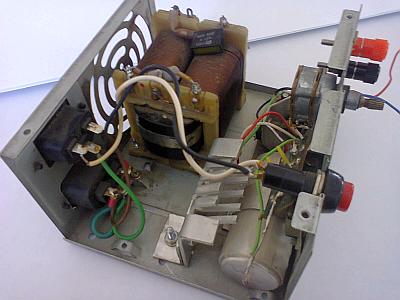

         Dupa ce s-a "ars" primarul transformatorului dupa ce am folosit vreo saptamana in continuu sursa, m-am hotarat (cu intarziere de vreo 2 ani) sa inlocuiesc transformatorul cu unul "serios" cum ar fi cel de la televizoarele Electronica Sport, care in gol are o tensiune de 17V, iar sarma din secundar are un diametru de cca. 1mm, deci un curent maxim de lunga durata de 3A.

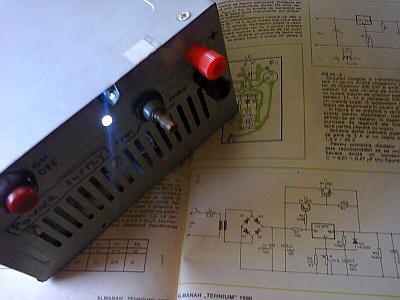

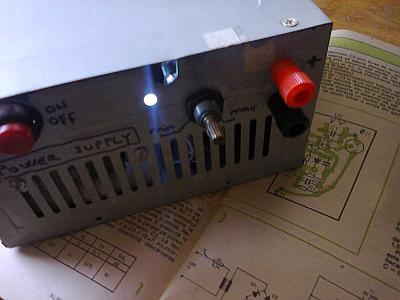

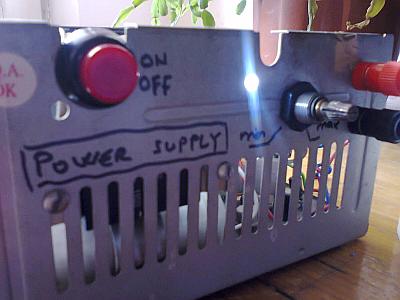

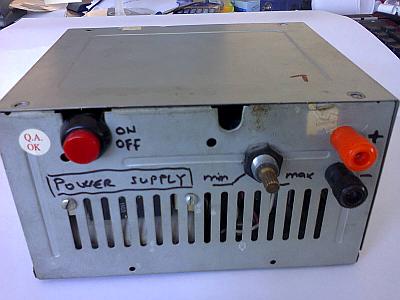

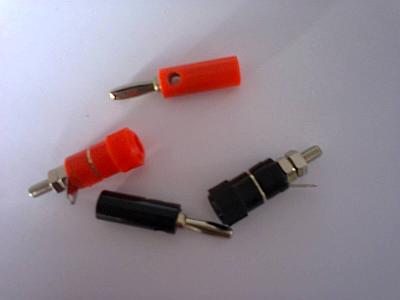

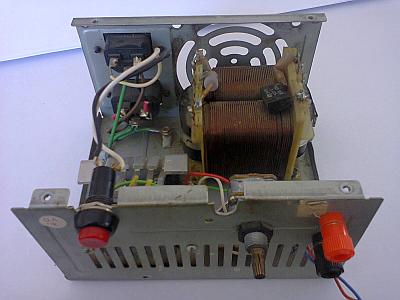

         Daca a trebuit sa fac interventii la carcasa pentru fixarea transformatorului, am eliminat ventilatorul, am pus si 2 mufe tip banana (una rosie pentru plus si una neagra pentru minus).
