Termostat


   Pentru a mentine intr-o incinta temperatura constanta (de exemplu, o clocitoare) avem nevoie de un montaj care sa comande o rezistenta de incalzire doar atunci cand temperatura este mai scazuta decat cea reglata si s-o deconecteze cand temperatura este mai mare.

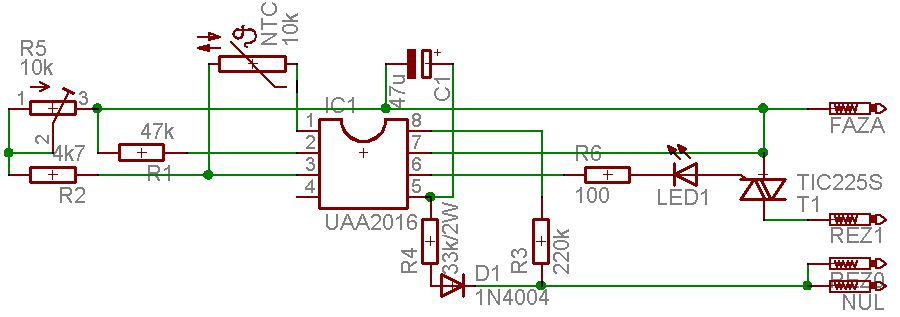

  Sunt multe metode de reglare, dar alegem o varianta cu putine componente: un integrat dedicat UAA2016, un termistor NTC, un triac si cateva componente pasive...

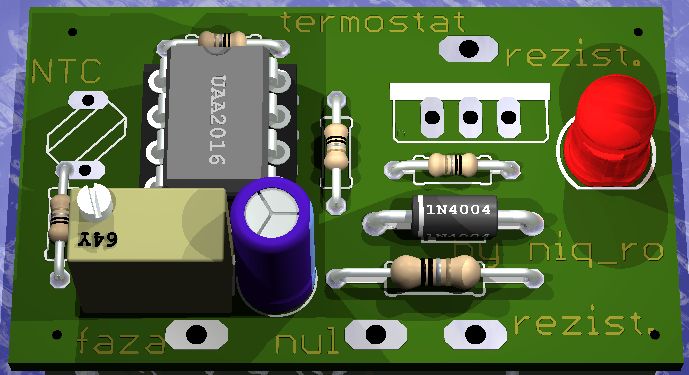

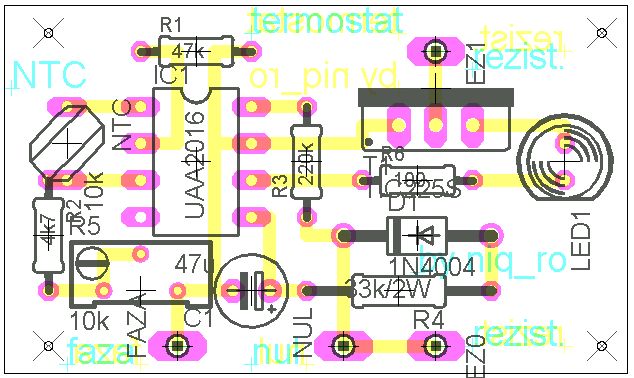

Cablajul la scara 1:1, in format pdf se poate descarca de AICI.

  PS: O colectie de scheme de termostate se gaseste la http://pagesperso-orange.fr/michel.terrier/radiocol/detail2003/thermostat.htm.

completare articol, in 27.09.2010:

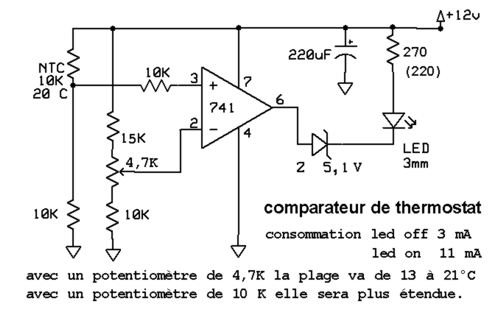

   Una din schemele prezentate pe site-ul mai sus mentionat utilizeaza "batranul" operational 741, in configuratie de comparator:

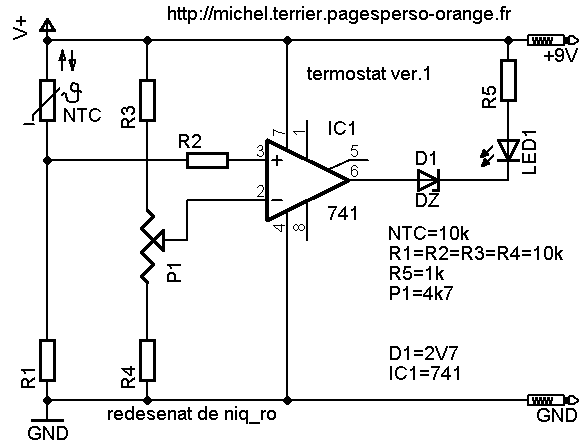

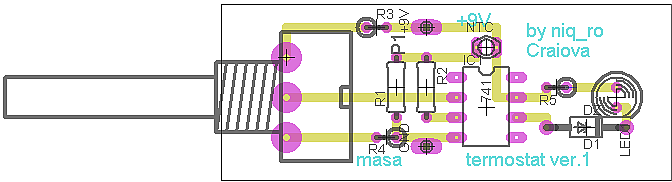

   Am redesenat in EAGLE Layout Editor schema si am "pictat" o varianta de cablaj:

niq_ro niq_ro

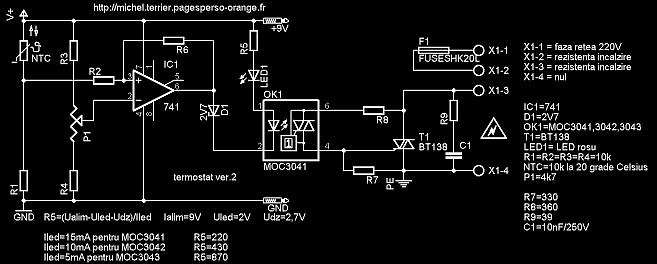

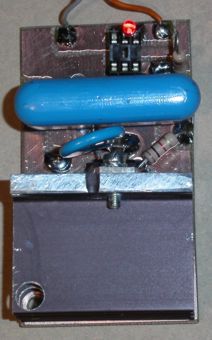

   Am completat schema cu partea de optocuplor si triac, bineinteles ca am "pictat" si o varianta de cablaj:

niq_ro niq_ro

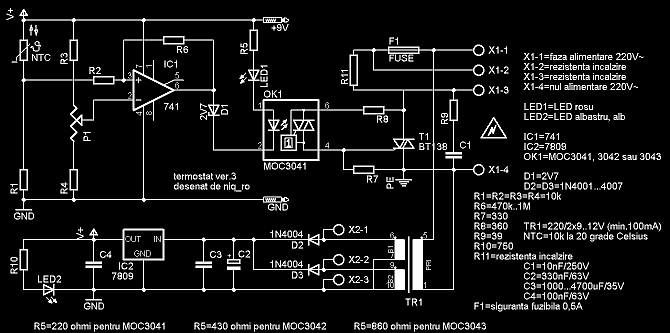

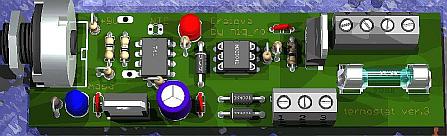

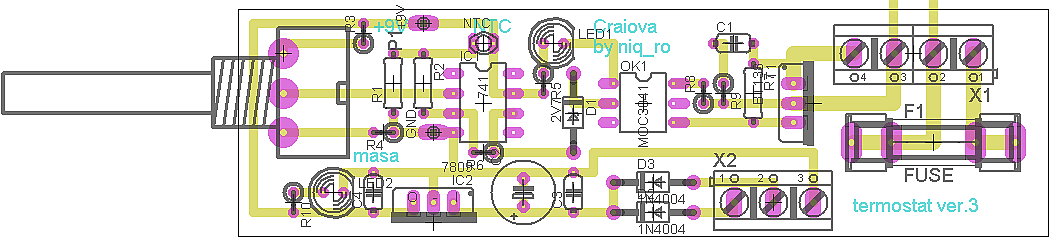

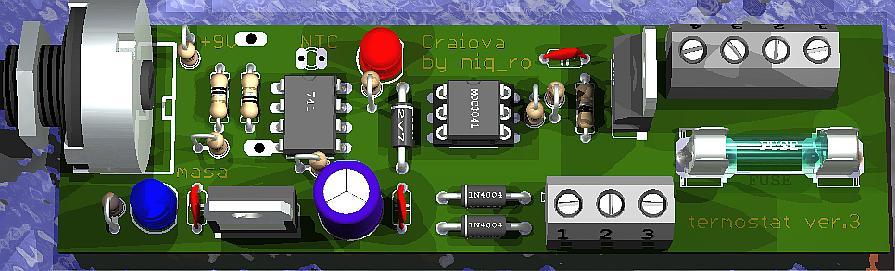

si cu partea de alimentare:

niq_ro niq_ro niq_ro niq_ro

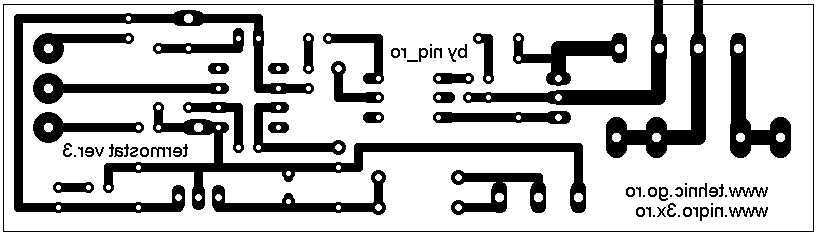

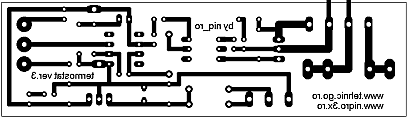

   Puteti descarca, in format pdf, cablajul: in oglinda respectiv neintors (pentru metoda foto).
