Pornind de la articolul Indicator stare pentru becurile de frana am gandit un montaj care sa monitorizeze mai multe becuri:
- semnalizarea stanga/dreapta;
- frana;
- pozitii stanga/dreapta;
- faza scurta stanga/dreapta;
- faza lunga stanga/dreapta.

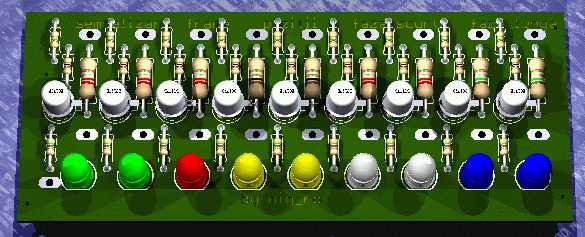

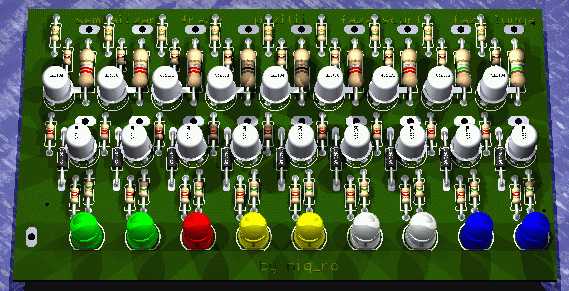

...in total 9 module, fiecare cu o schema, ca cea de jos:

     Schema electrica a unei masinii (Volkswagen 1300) pe care m-am (tot) gandit sa implementez acest modul este urmatoarea:

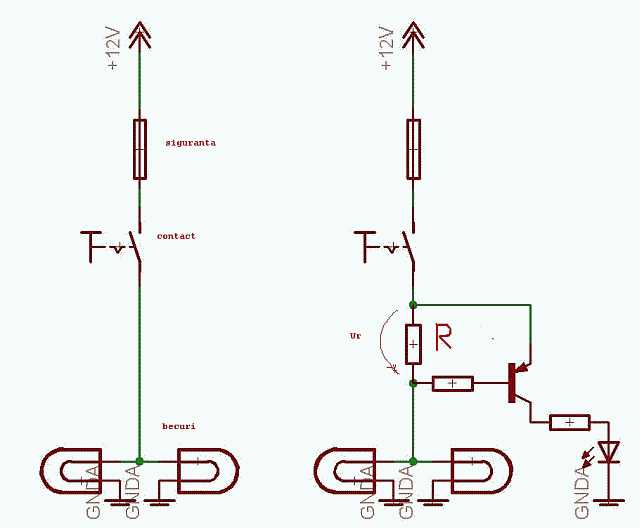

     Conectarea modulului in schema electrica a fiecarui consumator (exemplul este pentru frana, unde-s 2 becuri):

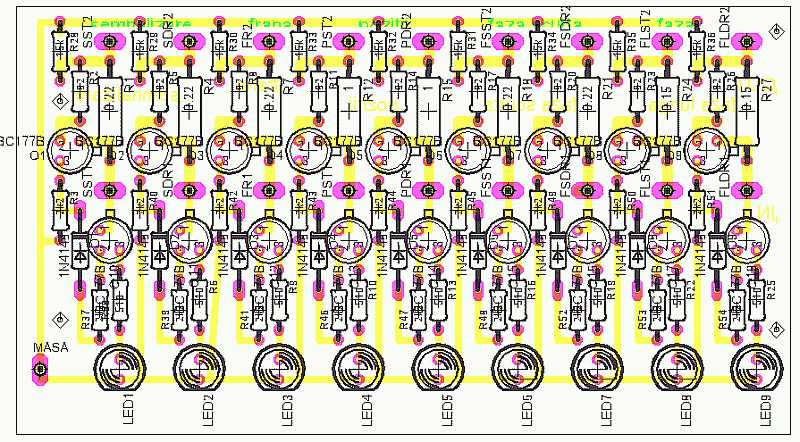

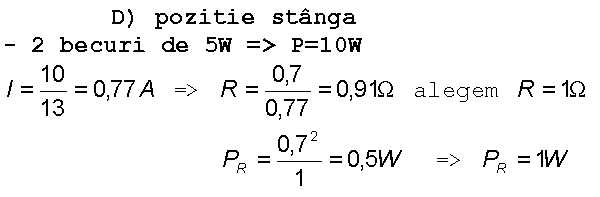

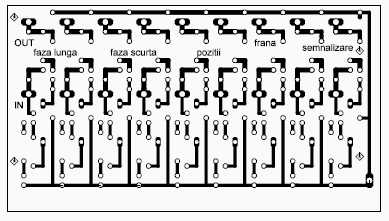

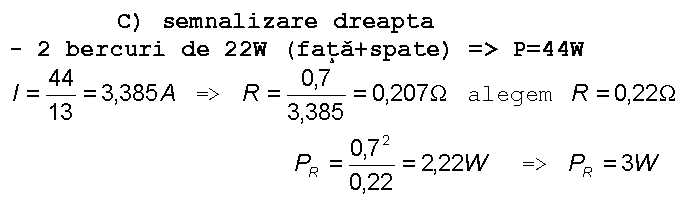

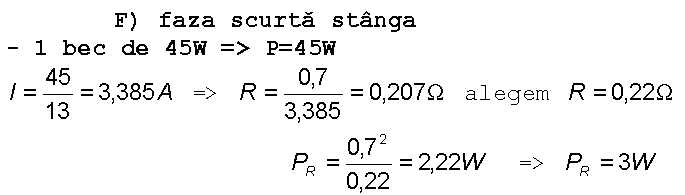

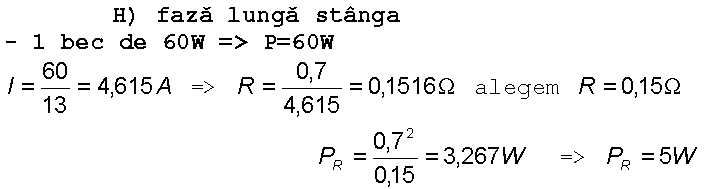

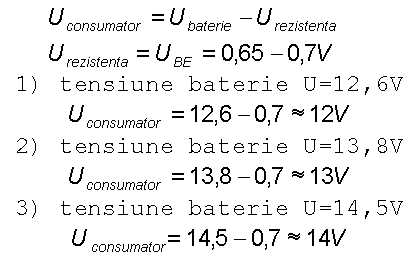

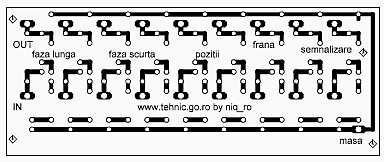

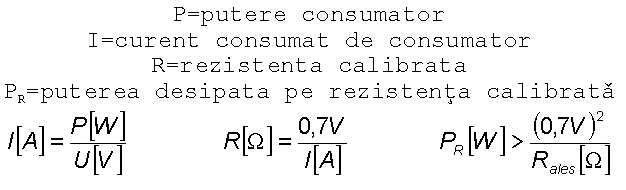

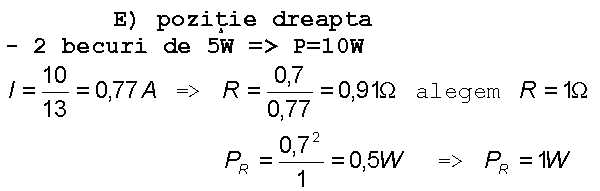

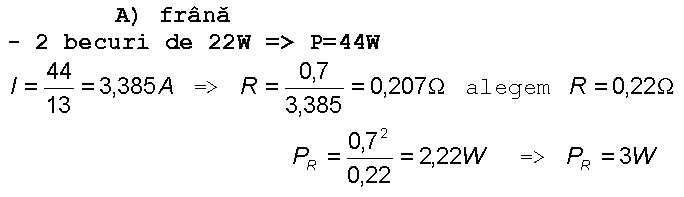

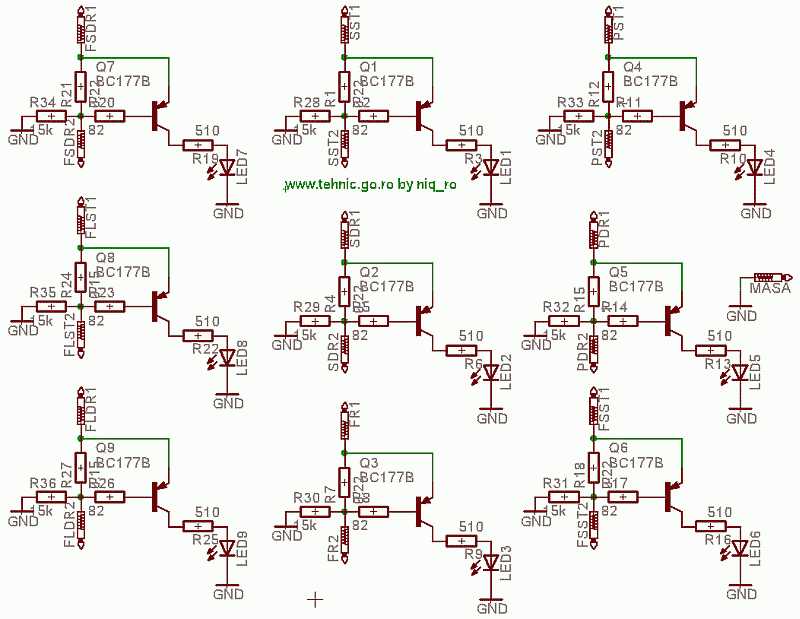

     Schema modulului este urmatoarea:

     Schema modulului pentru cazul in care se doreste aprinderea LED-ului corespunzator consumatorului (becului) doar cand se defecteaza este urmatoarea:
