Senzori de atingere/proximitate


Cred ca acest subiect este de mare interes :)) asa ca voi incerca sa prezint cateva scheme interesante si.. simple

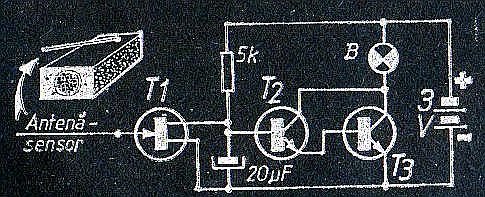

Prima schema prezentate aici, a fost publicata in cartea "Caleidoscop de electronica" scrisa de dl. George D. Oprescu (editura Albatros, 1987)

.. in aceasta schema T1 poate fi BF245, BF256, TIS34, T2 si T3: BC170..173, beculetul B este de 2-3W la 2-2,5V; pentru antena-senzor se foloseste o bucata de sarma de cupru, izolata cu polivinil de 0,35-1mm diametru si 10-15cm lungime;
Atentie: la punere in functiune becul ramne aprins cca. 1 minut in functie de excitatia produsa de prezenta utilizatorului
Pentru reducerea sensibilitatii se poate monta o rezistenta de 10M intre poarta si masa...

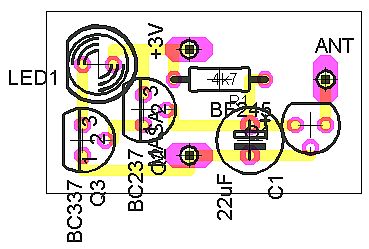

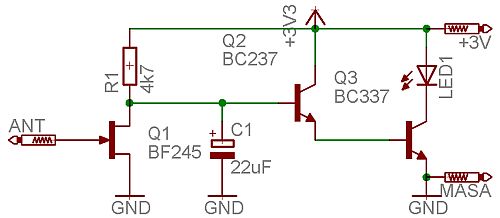

Desenand schema in programul EAGLE vom obtine:

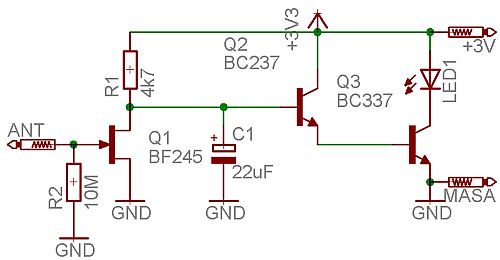

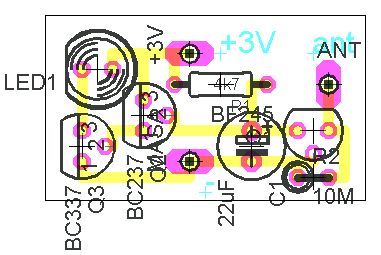

Respectiv:

O schema pe acelasi principiu, simplificata la maxim gasim la http://www.amasci.com/emotor/chargdet.html

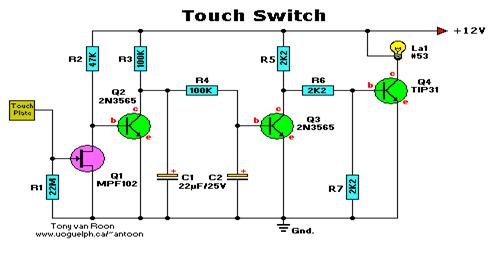

..tot utilizand un tranzistor FET gasiti la http://www.uoguelph.ca/~antoon/circ/touch1.html

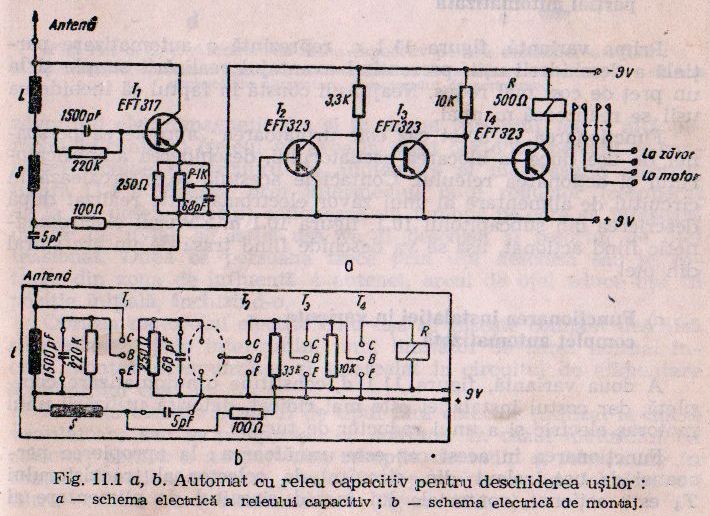

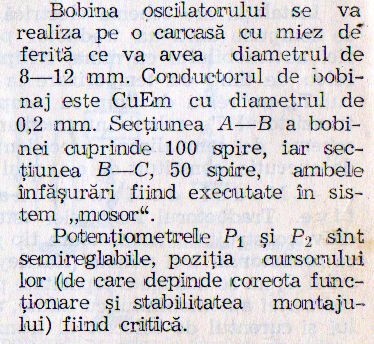

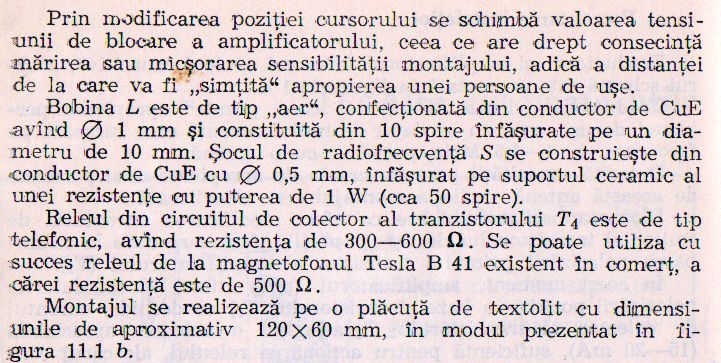

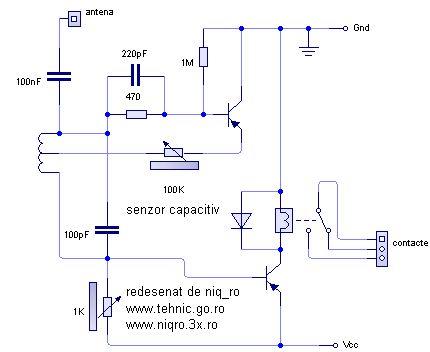

    In cartea Automatica recreativa...la domiciliu cu 33 constructii comentate, scrisa de Stefan Alexandru si Tiberiu Gheorghisan, Ed. Tehnica, 1974 gasim o alta schema de senzor (am prezentat-o la ALTE ALARME AUTO):

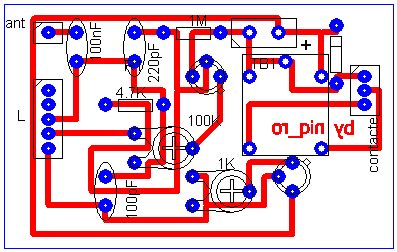

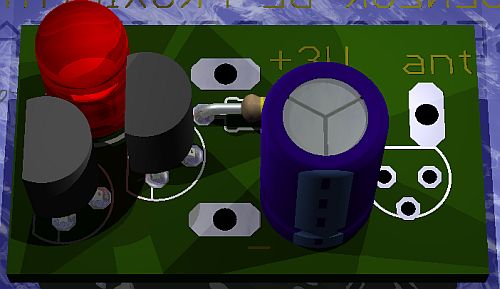

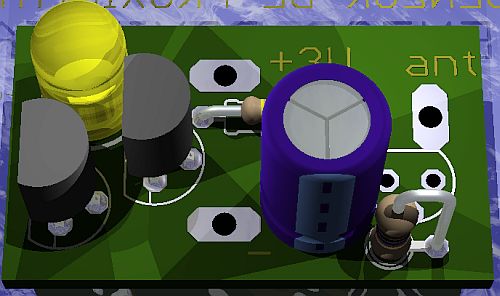

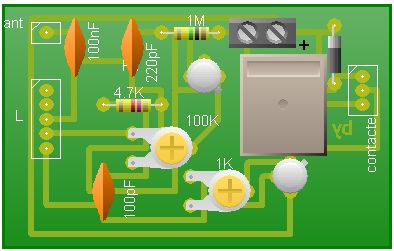

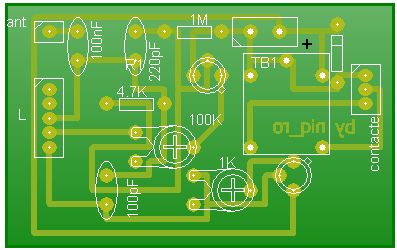

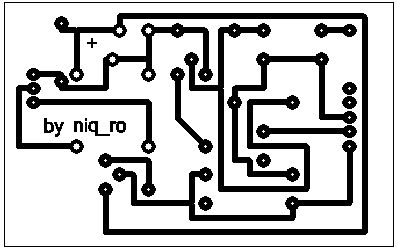

    Redesenand schema, pentru a realiza un cablaj (AICI gasiti cablajul la scara 1:1) si apoi un montaj virtual, avem:



    In aceasi carte, gasim:

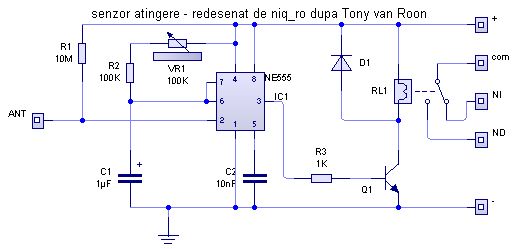

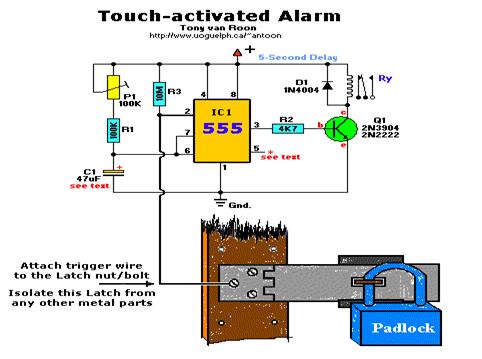

O aplicatie interesanta a lui 555 este prezentata la http://www.uoguelph.ca/~antoon/circ/alarm2.htm

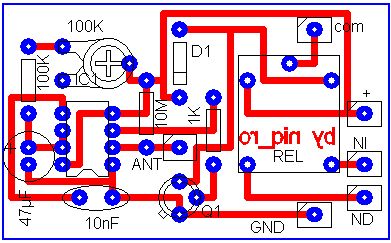

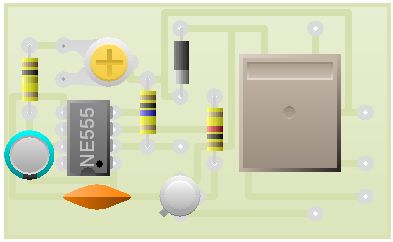

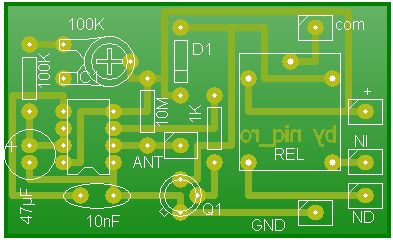

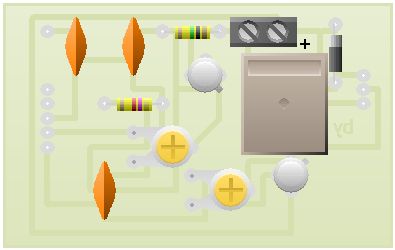

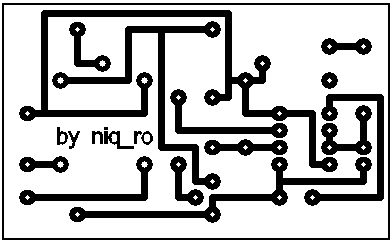

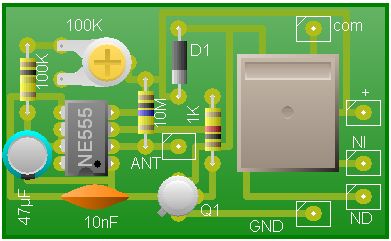

    Redesenand schema, pentru a realiza un cablaj (AICI gasiti cablajul la scara 1:1) si apoi un montaj virtual, avem:



Alte scheme cu senzori de atingere sunt la:
- http://www.discovercircuits.com/PDF-FILES/5vmom1.pdf,
- http://www.discovercircuits.com/PDF-FILES/5vtchremom2.PDF,
- http://www.redcircuits.com/Page22.htm
