Modulator pentru lumini dinamice
- articol publicat in almanahul Tehnium '89 -
(materialul original este cel al dlui. Calin STANCULESCU)
coperta almanah Tehnium 1988


initiere articol in 06.04.2011

   Montajul prezentat mai jos contine un modulator cu patru canale, dintre care unul invers. Primele trei canale sunt identice cu canalele unui modulator clasic. Primul se aprinde la notele grave, al doilea la medii, al treilea la inalte.
   Canalul negativ se stinge pe masura aprinderii celorlalte. In acest caz, variatiile de culoare (in cazul utilizarii becurilor colorate) sunt mai marcate. Demarajul jocului de lumini este asigurat de un transformator clasic de iesire al carui primar are 5 ohmi si secundarul 5000 ohmi. Reglajul sensibilitatii este facut de un potentiometru liniar bobinat la 1000 ohmi, plasat la secundarul transformatorului. Fiecare canal (in afara celui negativ, actionat automat) are un reglaj independent.

CANALUL DE JOASA FRECVENTA
   Reglajul sensibilitatii este asigurat de un potentiometru liniar de 1000 ohmi, ale carui borne sunt racordate la potentiometrul de volum general si la masa. Cursorul potentiometrului este apoi legat la un circuit RC trece-jos, compus dintr-o rezistenta de 100 ohmi / 0,5W si un condensator 2,2uF/400V. Semnalul din acest circuit este aplicat unui triac de 400V/6A.

CANALUL DE MEDIE FRECVENTA
   Si acest canal are un reglaj de sensibilitate cu potentiometru liniar de 1000 ohmi racordat la masa si la potentiometrul de volum general. Cursorul potentiometrului este conectat la un circuit RC de tip trece-banda compus dintr-o rezistenta de 120 ohmi / 0,5W si un condensator de 0,1uF/400V. Semnalul din circuit este aplicat, ca si precedentul, la un triac de 400V/6A. Puterea disponibila la iesirea acestui canal este de 1100W.

CANALUL DE INALTA FRECVENTA
   Acest canal are reglaj de sensibilitate asigurat de un potentiometru liniar de 1000 ohmi. Cursorul este conectat la un filtru RC trece-sus compus dintr-o rezistenta de 1500 ohmi si un condensator de 1uF/400V. Semnalul iesit este aplicat la un triac de 400V/16A. Si aici puterea de iesire echivaleaza cu 1100W.

CANALUL NEGATIV
   Are o temporizare de 0,1 secunde. Modulul negativ este conectat intre punctele a1 si a2 ale triacului din canalul de joasa frecventa; a1 este la masa si tensiunea din a2 este redresata de dioda 1N4005 (400V/200mA). Poarta triacului negativ este legata la mijlocul circuitului RC, compus din rezistenta de 27 kohmi / 4W si condensatorul de 16uF/400V. Circuitul se comporta ca o punte divizoare de tensiune.
   Triacul utilizat este de 400V/10A (MAC II-6 Motorola), fapt ce da acestui canal o putere de 2000W. Toate triacele sunt asigurate la scurtcircuit de sigurante ultrarapide de 6A pentru primele trei canale si 10A pentru al patrulea.

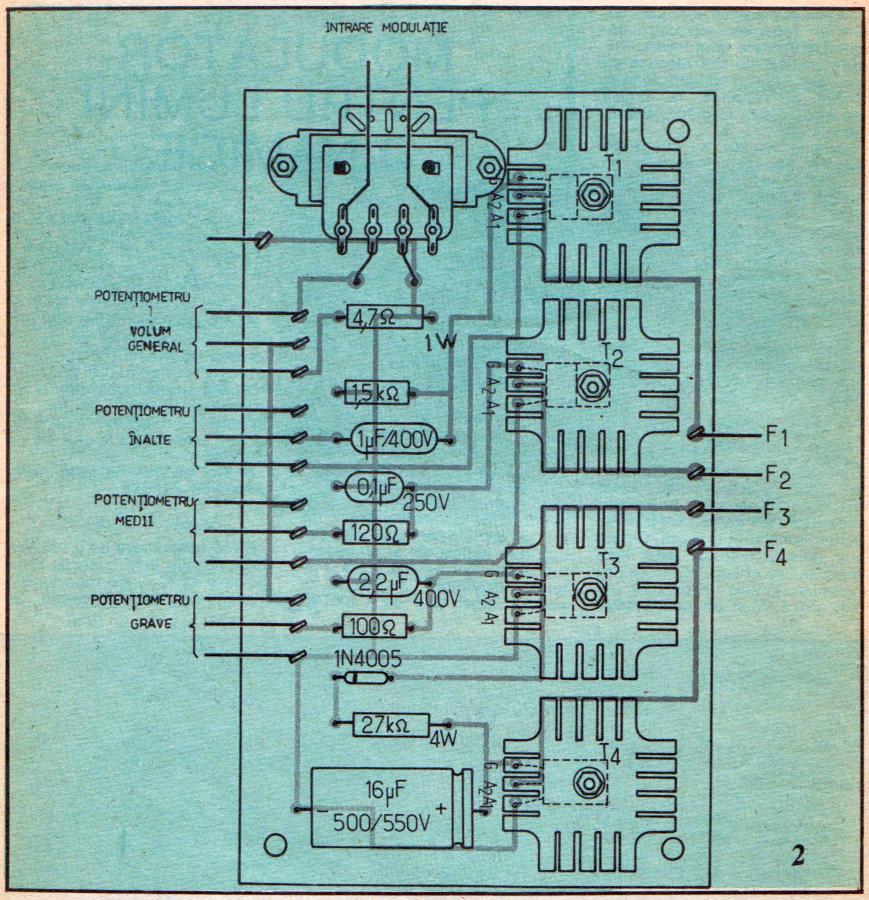

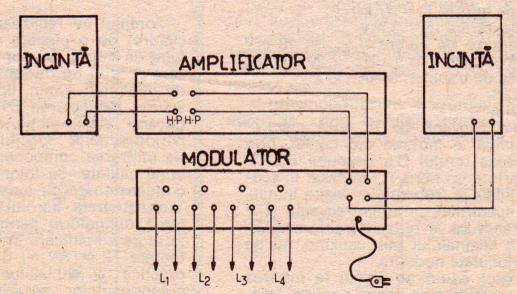

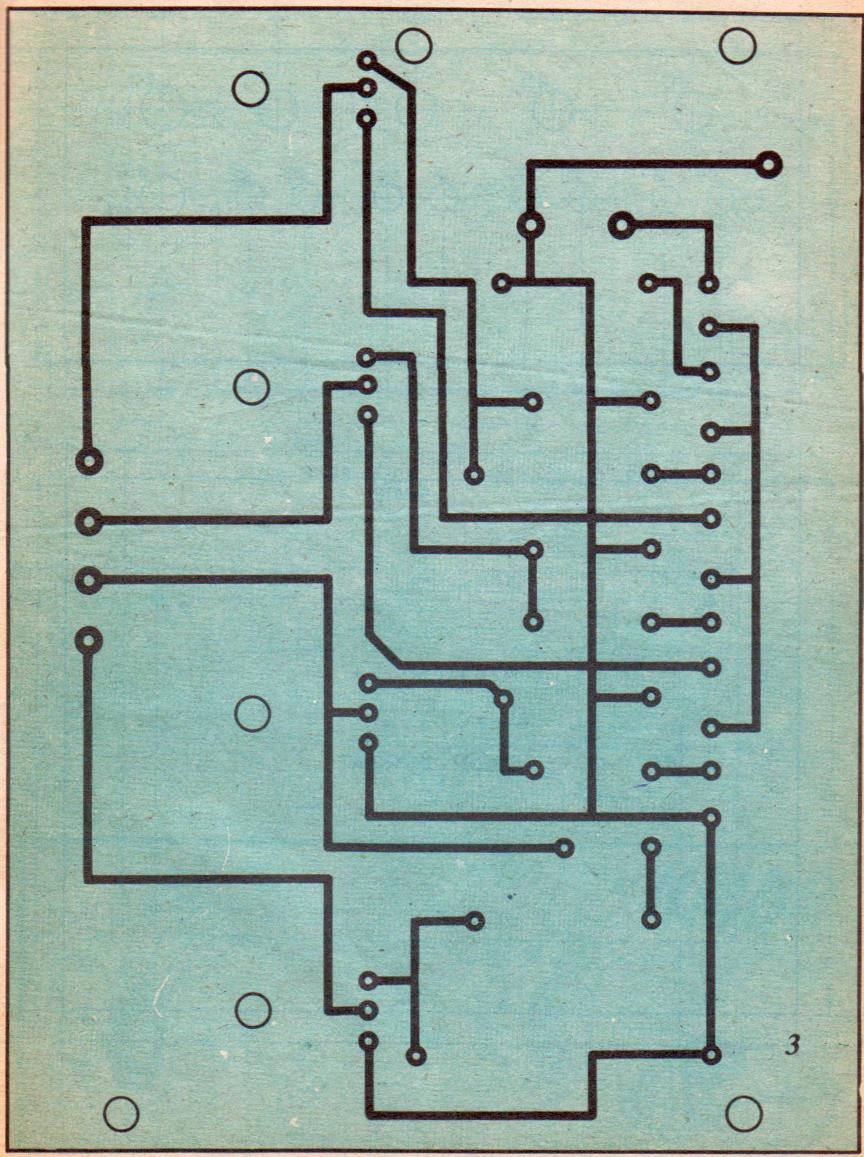

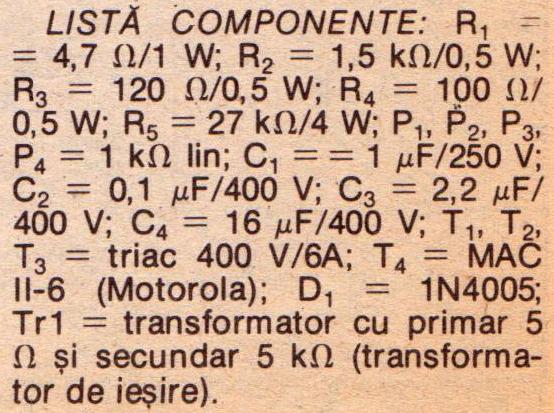

   Schema completa este data Ón figura 1. Implantarea componentelor este data in figura 3. Montajul poate fi introdus intr-o cutie metalica cu dimensiunile de 250x180x105mm. Racordarea montajului la un lant HI-FI sau la un pick-up este data Ón figura 7. Puterea necesara unei utilizari optime este de 1,5W.

publicat de niq_ro niq_ro niq_ro niq_ro niq_ro niq_ro
publicat de niq_ro

   Un filmulet cu functionarea acestei orgi de lumini (fara canalul de pauza):
