articol recuperat si postat pe arduinotehniq.com in 01.2016

Alte modificari in electrica/electronica autovehiculelor
- alimentare consumator de 6V de la tensiunea de 12V -

initiere articol: 06.2008, Craiova, Romania


     Alte modificari, fata de cele prezentate la http://www.tehnic.go.ro/auto.htm vor fi prezentate mai jos.
     Prima se refera la alimentarea motorasului de la stergatorul de parbriz de 6V de la 12V.

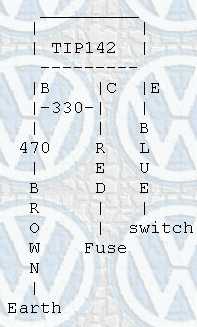

     La http://www.vw-resource.com/wiper1.html este articolul "Running Your 6-Volt Wipers on 12 Volts", care prezinta o schema foarte simpla, care are in componenta un tranzistor Darlington TIP142 si 2 rezistente (o schema simpla de "stabilizator").

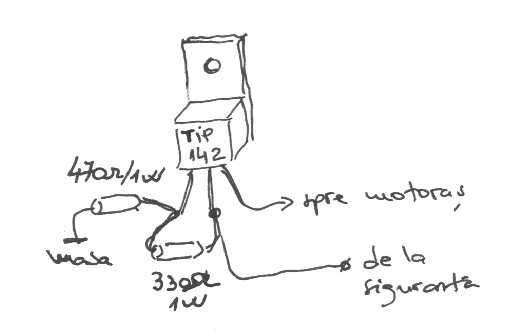

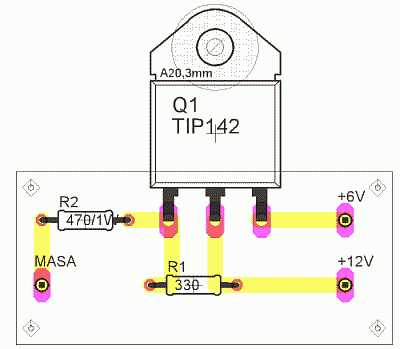

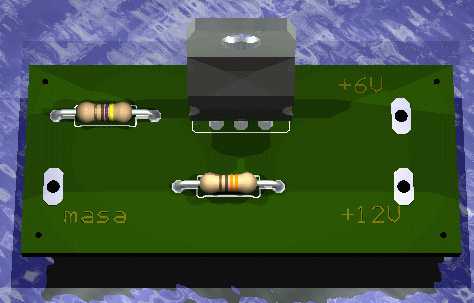

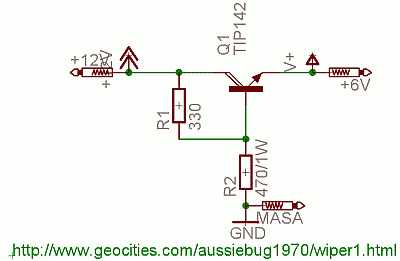

     Redesenand schema am obtinut:

completare articol: 25.11.2011, Craiova, Romania

     Momentan doar am actualizat adresa de unde s-a preluat schema. (de la adresa care nu mai exista http://www.geocities.com/aussiebug1970/wiper1.html la noua adresa http://www.vw-resource.com/wiper1.html).

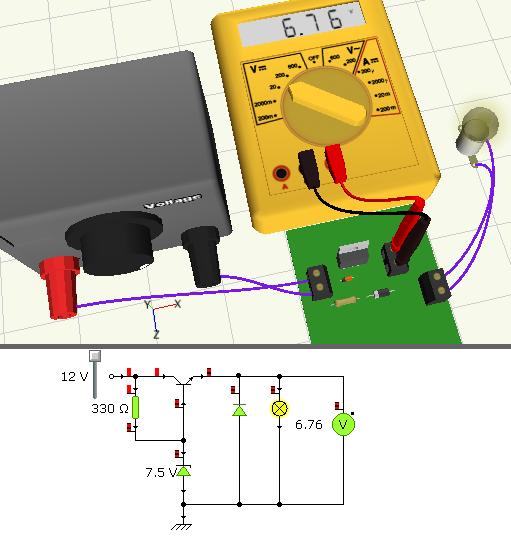

     O mica modificare, in loc de rezistenta dintre baza si masa am pus o dioda zenner si o dioda antiparalel pe iesire, pentru eliminarea tensiunii inverse aparute la deconectarea consumatorului inductiv (bobina, motor):

completare articol: 12.12.2011, Craiova, Romania

     Un impatimit al broscutelor, JPG, a avut nevoie de un asemenea montaj si dupa mai multe discutii si experimente am ajuns la schema finala, in care zennerul de 7,5V a fost inlocuit cu unul de 6,2V si 2 diode 1N4007.

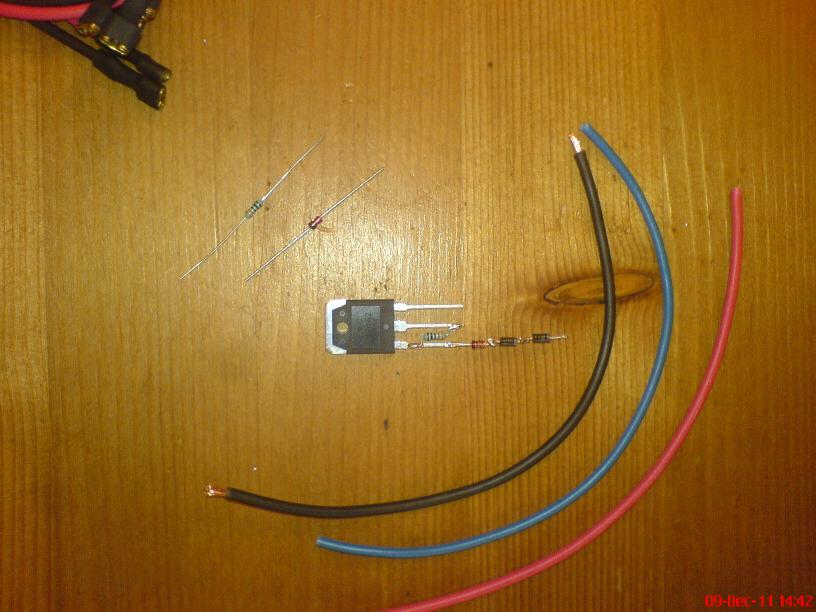

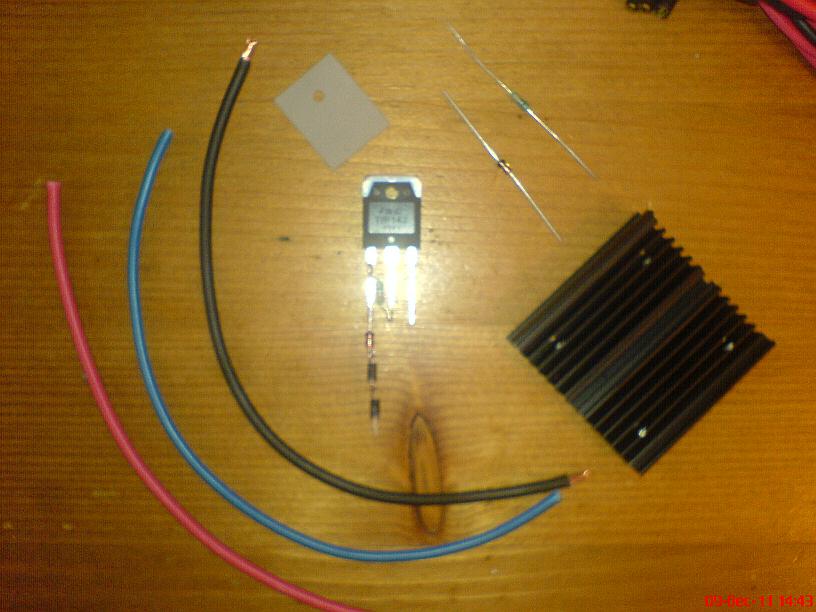

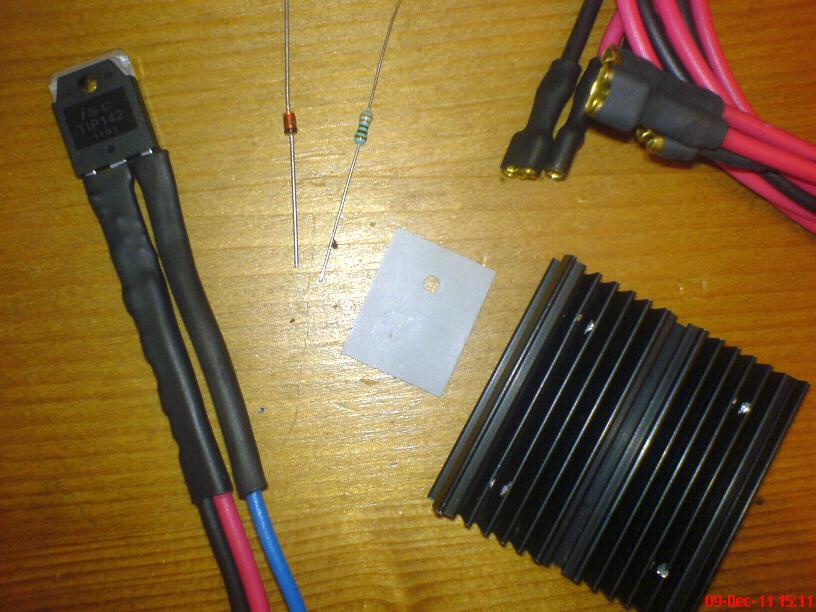

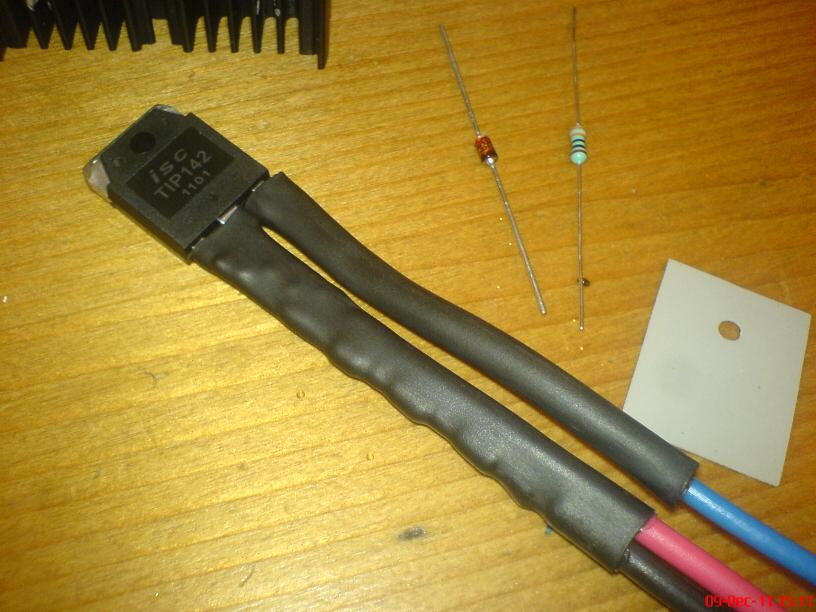

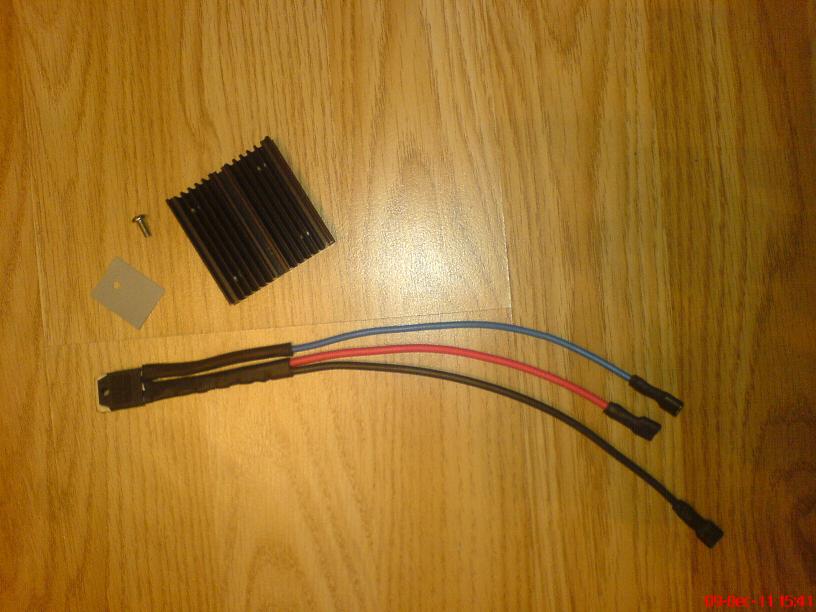

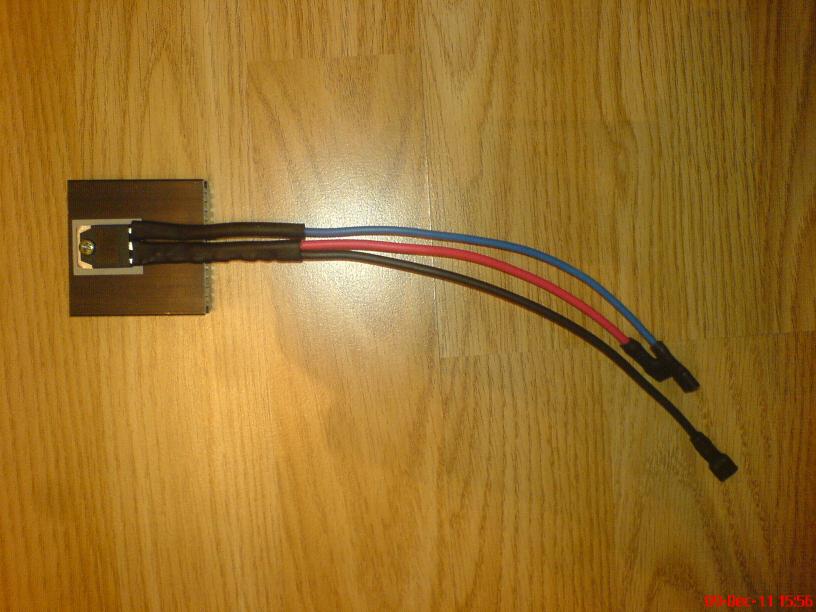

poze din timpul montajului:

alimentare consumator de 6V de la acumulatorul de 12V alimentare consumator de 6V de la acumulatorul de 12V alimentare consumator de 6V de la acumulatorul de 12V alimentare consumator de 6V de la acumulatorul de 12V alimentare consumator de 6V de la acumulatorul de 12V alimentare consumator de 6V de la acumulatorul de 12V alimentare consumator de 6V de la acumulatorul de 12V

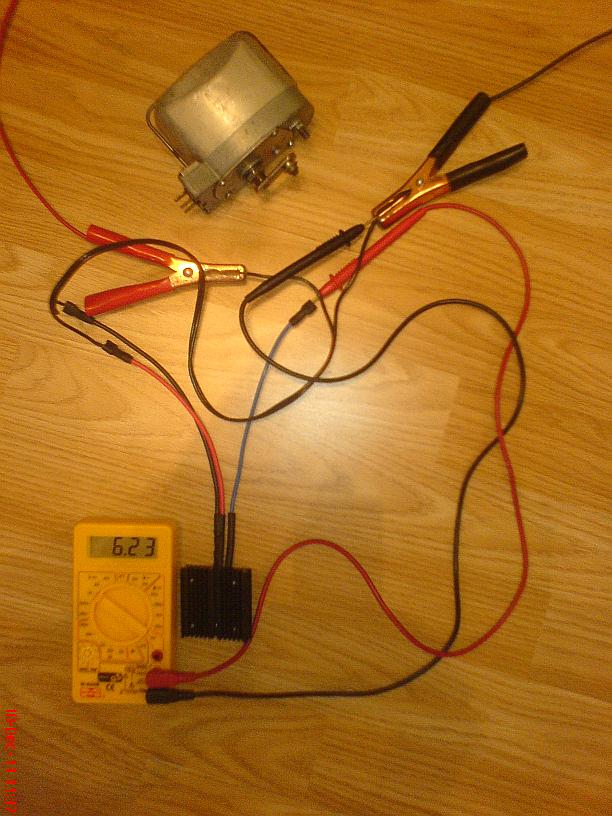

poze din timpul testestelor (in gol si cu consumator):

alimentare consumator de 6V de la acumulatorul de 12V alimentare consumator de 6V de la acumulatorul de 12V

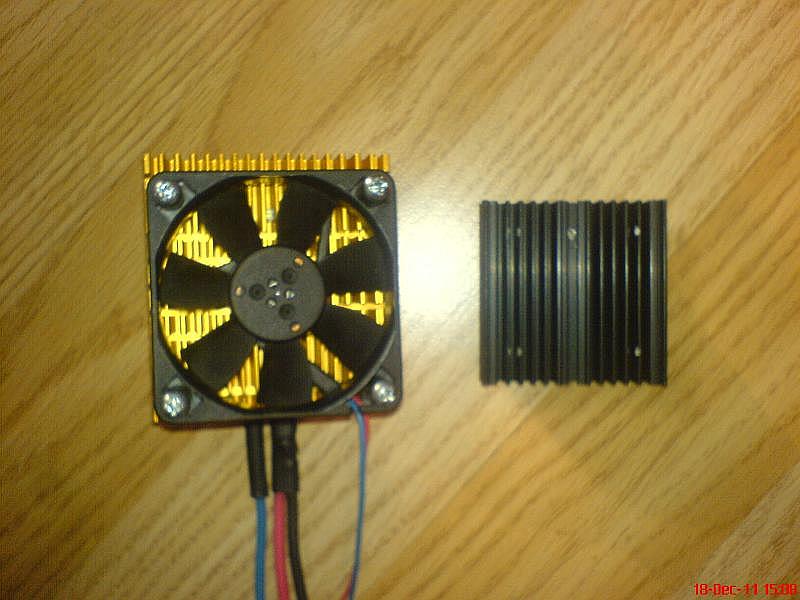

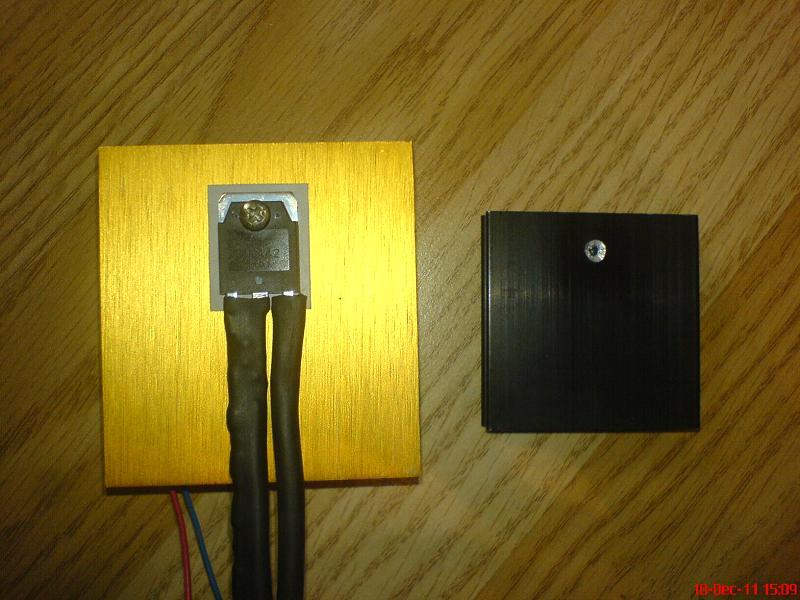

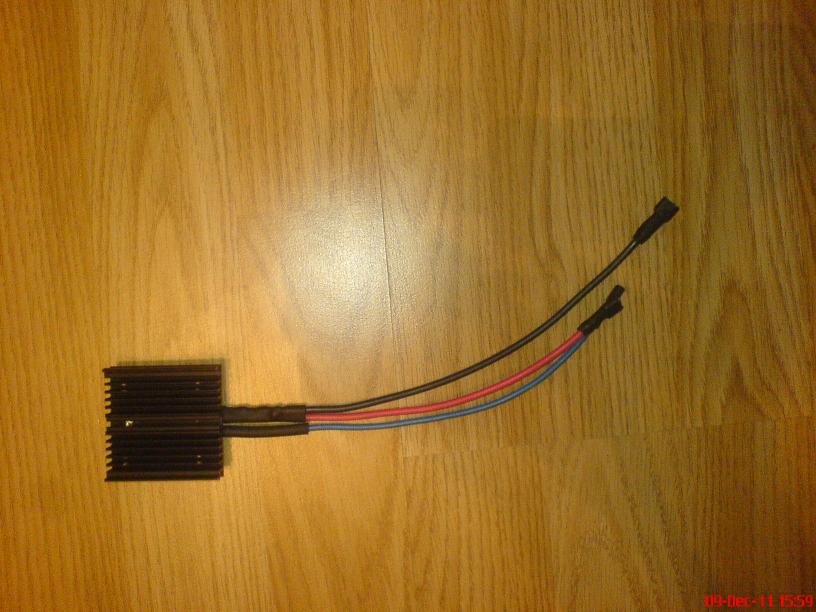

alte poze ale montajului:

alimentare consumator de 6V de la acumulatorul de 12V alimentare consumator de 6V de la acumulatorul de 12V
