joc de lumini (lumini dinamice): partea a 2-a

articol recuperat si postat pe arduinotehniq.com in 01.2016

joc de lumini (lumini dinamice)

initiere articol: 22.11.2011, Craiova, Romania
corecturi si completari: 06.03.2012

     Vin sarbatorile de iarna si reincep sa fie de actualitate "luminitele" care se pun in brad sau prin casa.
     In anul 1995 (adica acum f. multi ani), mi-a fost publicat, in revista Tehnium, un articol, numit LUMINI DINAMICE.
     Am ramas, inca, la tehnologia integratelor logice CMOS si am sa continui seria de schema de lumini dinamice sa jocuri de lumini.

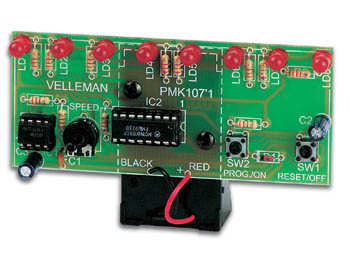

     Pe internet se tot discuta de un kit de joc de lumini cu 8 LED-uri. Acesta este MK107 LED Running Light produs de Velleman.
     Schema, respectiv montajul sunt:

In 5.11.2009 am realizat o simulare a functionarii cu ajutorului programului Livewire, numita 8 LEDs running light adapted after Velleman MK107:

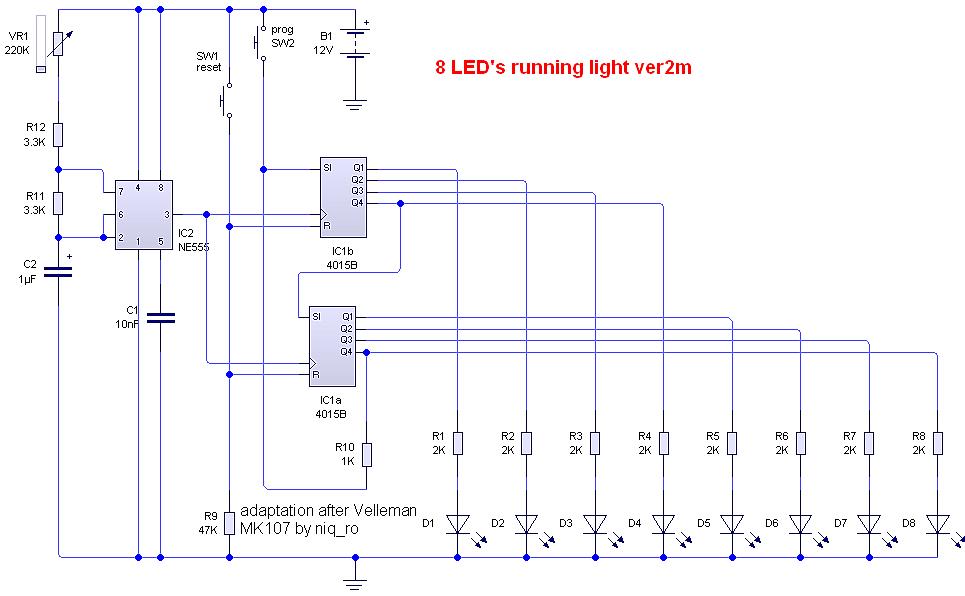

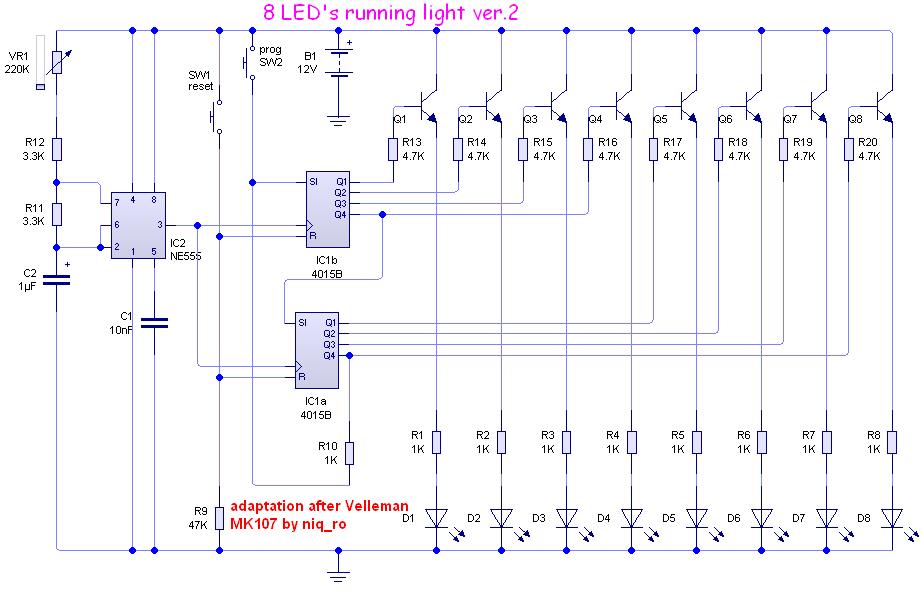

Schema prezentata in simulare si varianta mai simpla, in care LED-urile sunt comandate direct de CMOS-ul 4015:

Am mai realizat o simulare a functionarii unei scheme derivate din aceasta, pentru 4 canale, numita 4 LEDs running light same as Velleman MK107:

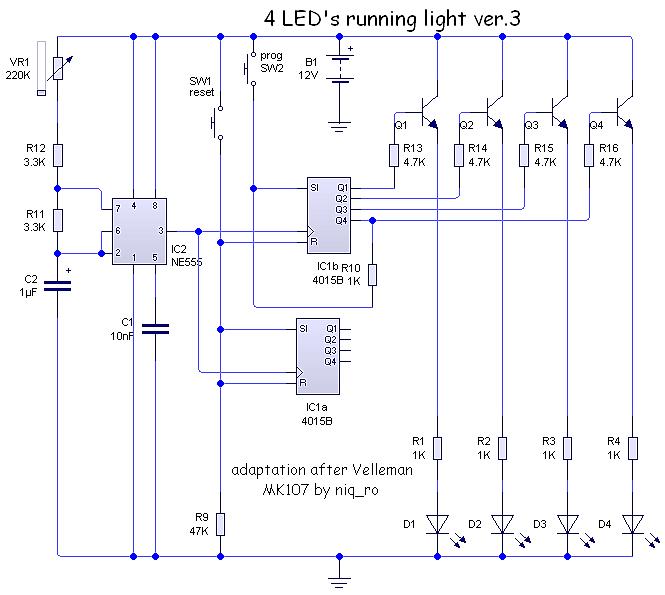

Schema prezentata in simulare:

In 2011, am realizat o noua simulare a functionarii unei scheme adaptate, tot pentru 4 canale, numita 4 leds running lights ver4:

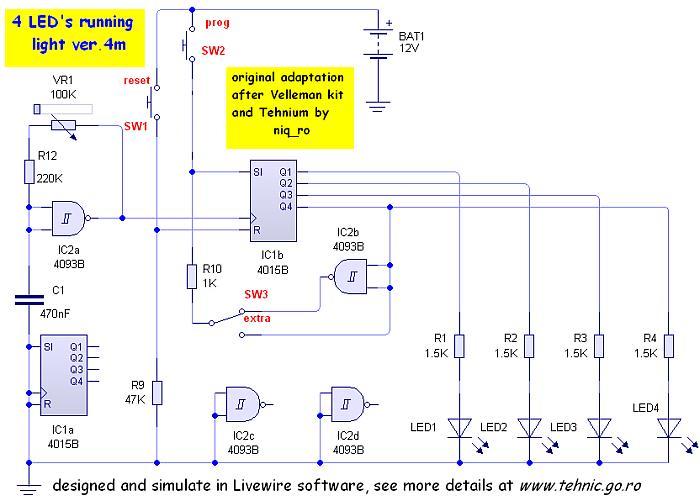

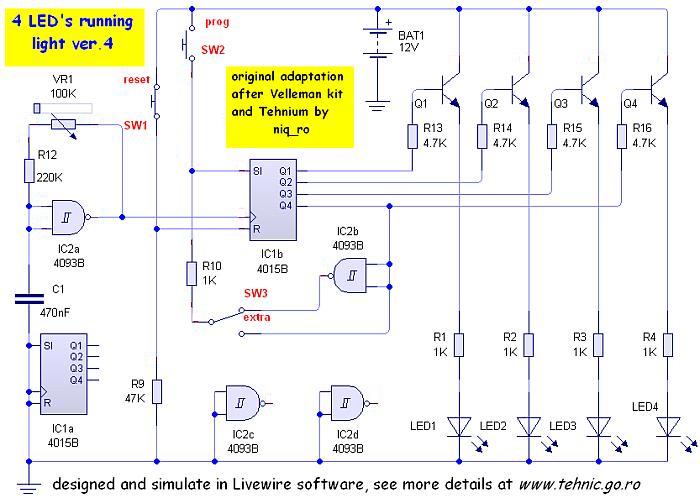

Schema prezentata in simulare si varianta mai simpla, in care LED-urile sunt comandate direct de CMOS-ul 4015:

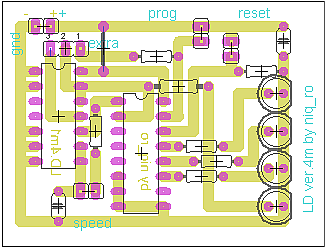

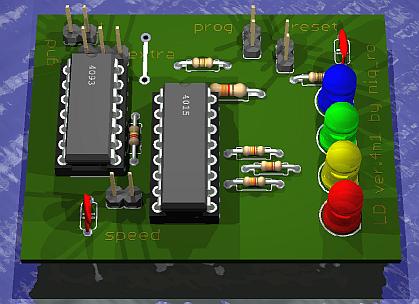

Pentru versiunea 4m (cea simplificata) am redesenat schema cu ajutorul programului Eagle, pentru a realiza o varianta de cablaj, respectiv montaj si o perspectiva 3D:

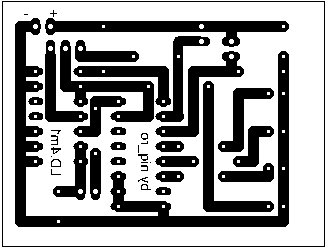

Pentru a realiza cablajul, va pun la dispozitie 2 variante:
- cablaj pentru metoda clasica care se poate realiza ca in articolul: Cum facem un cablaj
- cablaj pentru "metoda transferului" care se poate realiza ca in articolul: Cum facem un cablaj (II)

Pentru versiunea simplificata am redesenat schema cu ajutorul programului Crocodile technology, pentru a realiza niste simulari ale functionarii:
- 4_leds_running_lights_ver4m1:

- 4_leds_running_lights_ver4m1a:
