articol recuperat si postat pe arduinotehniq.com in 01.2016

Intercom / interfon - sistem de comunicare la distanta

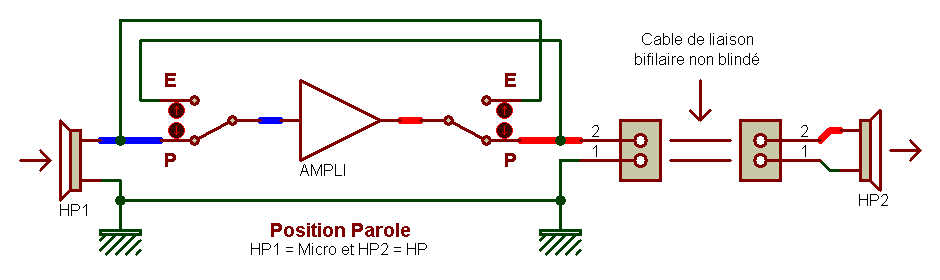

   Pentru a putea comunica la distanta relativ mica, se pot folosi "interfoane", care sunt mici amplificatoare conectate asfel incat sa poata realiza comunicare simultana sau pe rand intre 2 sau mai multe locatii; o prezentare foarte buna, a unui sistem de comunicare pe rand, gasim la http://www.sonelec-musique.com/electronique.html:

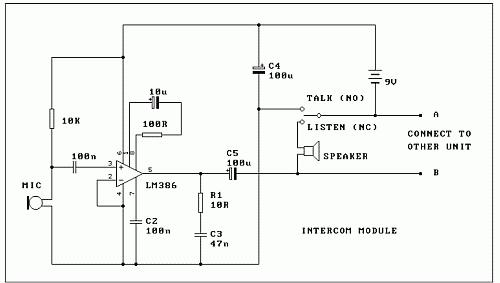

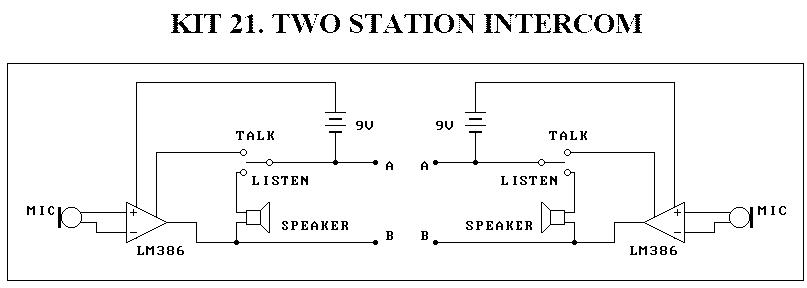

   Pe site-ul http://kitsrus.com/, am gasit documentatia unui interfon (intercom): http://kitsrus.com/pdf/k21.pdf, din care extrag:



   Despre LM386 gasim destule date in datasheet = foaia de catalog

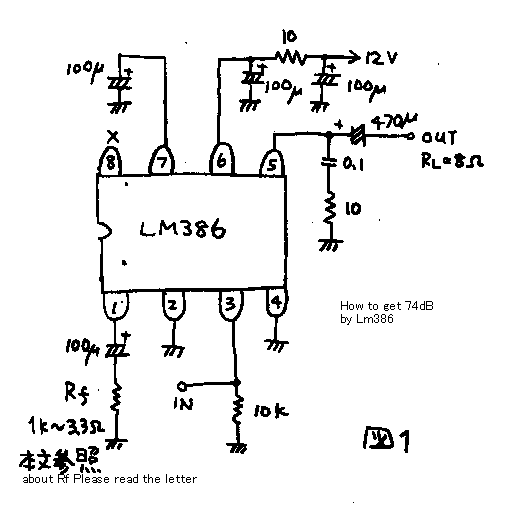

   In revista Tehnium este indicata adresa http://www.intio.or.jp/jf10zl/LM386.htm in care gasim o schema mai putin obisnuita, in care se obtine o amplificare mult mai mare in tensiune decat in aplicatia de baza:

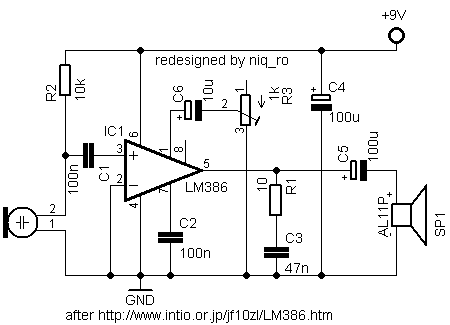

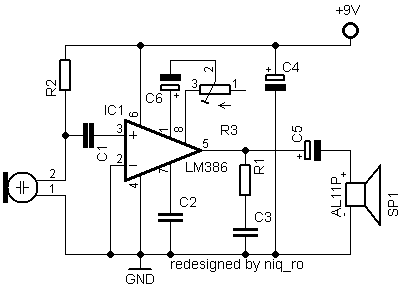

   Am redesenat schema si am obtinut:

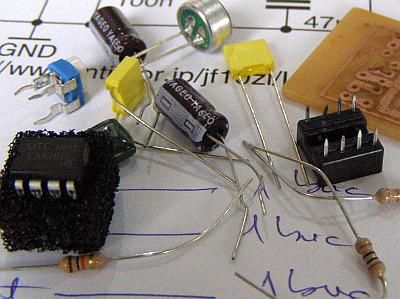

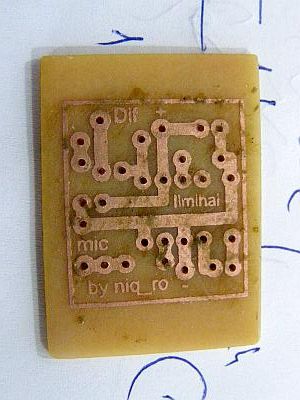

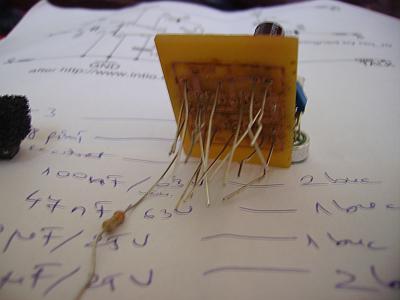

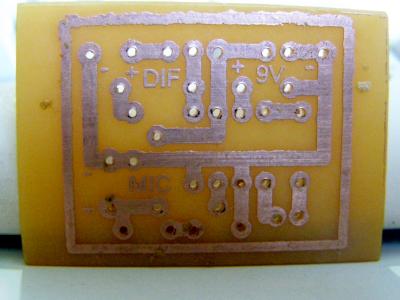

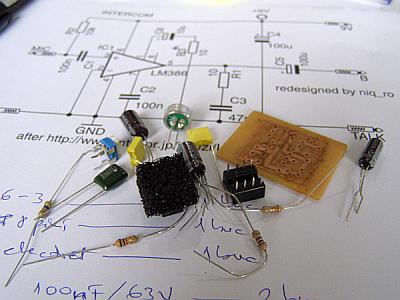

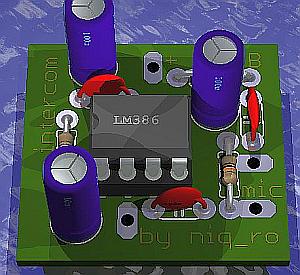

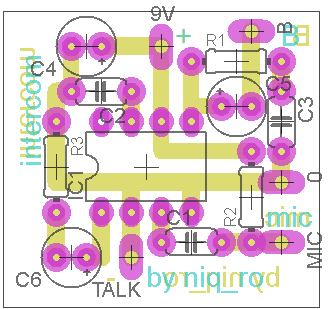

   Cu ajutorul colegului meu, Lucian, care mi-a realizat cablajul si mi-a adus piesele, pana acum avem:

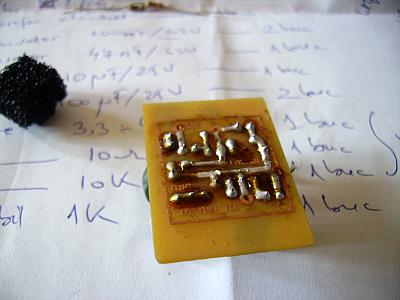

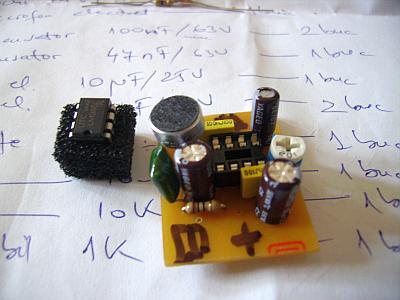

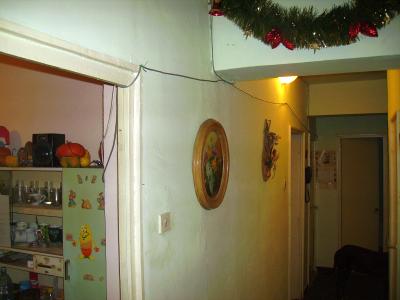

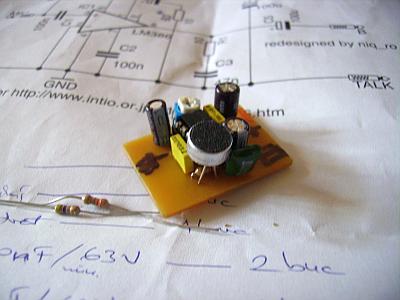

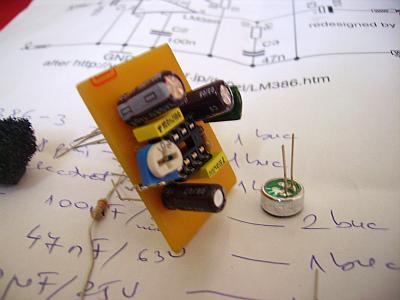

   Am realizat montajul si am facut primele teste, cu cablu de 10m intre montaj si difuzor:


   Am constatat ca schema cu amplificare foarte mare are un brum si un zgomot de fond foarte mare, asa ca am revenit la schema clasica, cu retea R-C intre pinii 1-8, semireglabilul meu de 1kohm fiind reglaj la jumatate, pentru optim de amplificare si zgomot de fond; totodata, am alimentat montajul de la un mic alimentator-stabilizator de tensiune cu LM317, prin cablul de retea, lung de 10m, folosind perechi de fire torsadate (semnal verde cu verde-alb, respectiv alimentare portocaliu cu portocaliu-alb).

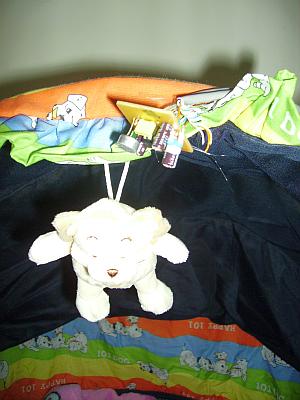

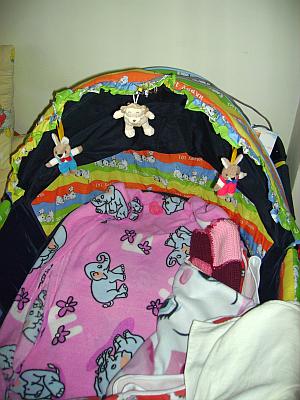

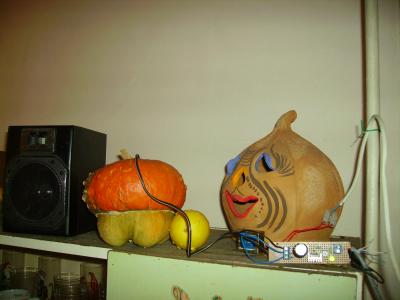

   Mentionez ca, pentru moment, folsesc sistemul de comunicare unidirectionala, pentru a asculta "discursurile" unui bebe de cateva saptamani, din alta camera.

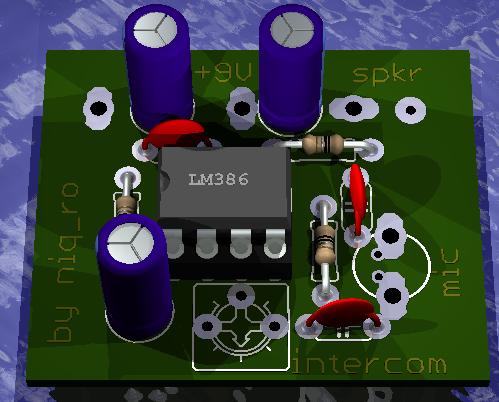

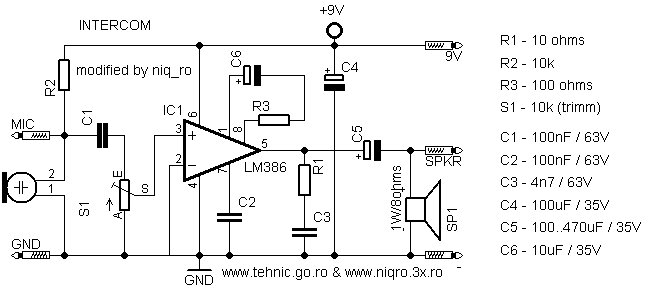

   Montajul prezentat anterior, permite reglajul "volumului" din semireglabil (montat in loc de rezistenta R3) prin varierea amplificarii, de aceea am prevazut un semireglabil (potentiometru), pastrand fixa amplificarea:
