Butoane "soft"

   Un montaj de mare efect este comanda unor consumatori (de mare putere) dintr-un mic push-buton (fara retinere) sau din 2...

   Pornind de la o cerere de pe forum-ul electronistilor am cautat si am gasit:
http://www.bowdenshobbycircuits.info/page9.htm

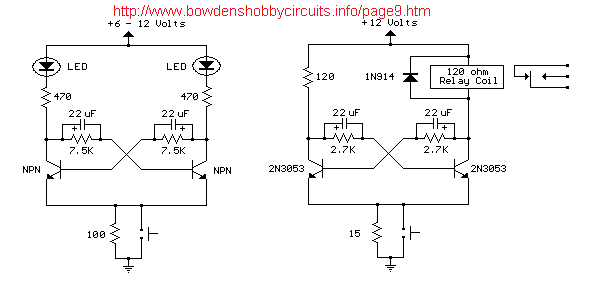

1 buton

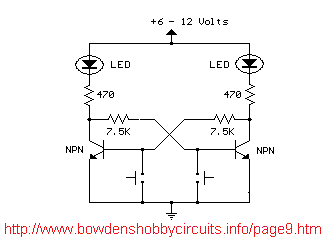

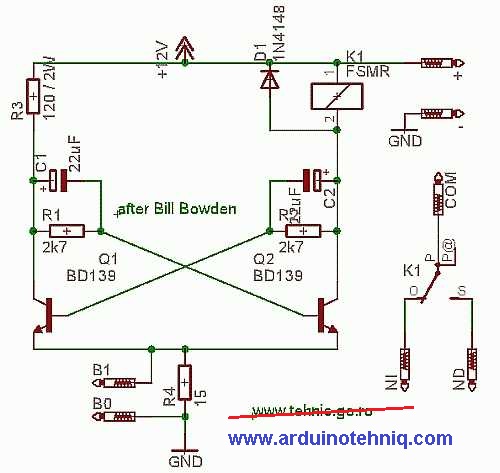

2 butoane (on/off)

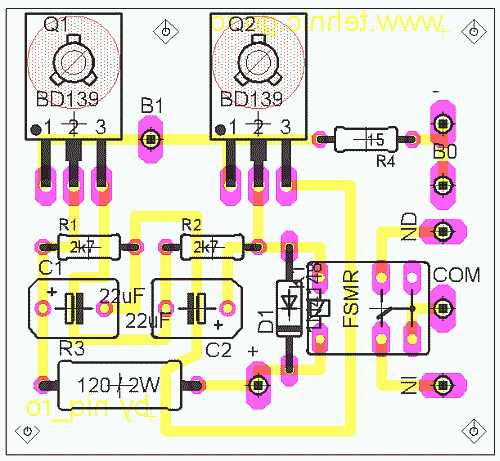

AICI gasiti cablajul la scara 1:1

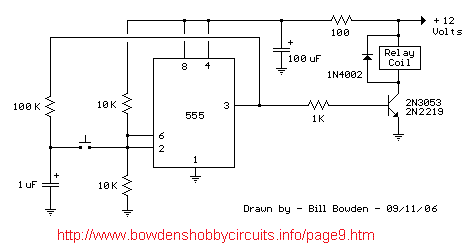

   O alta varianta, cu un 555, gasim tot la http://www.bowdenshobbycircuits.info/page9.htm:

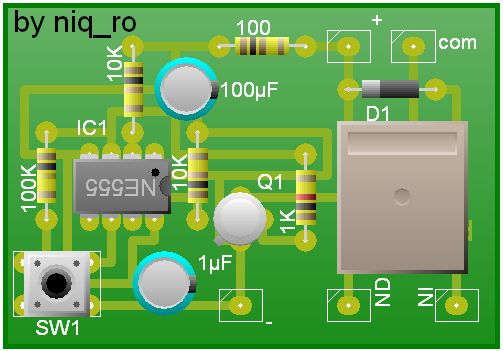

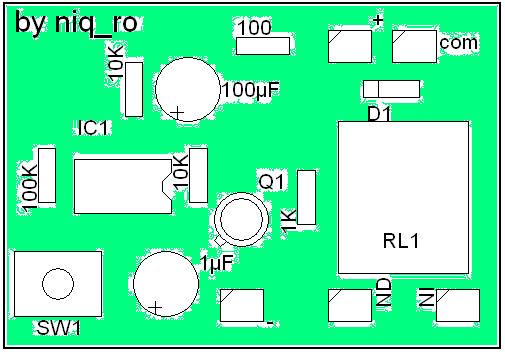

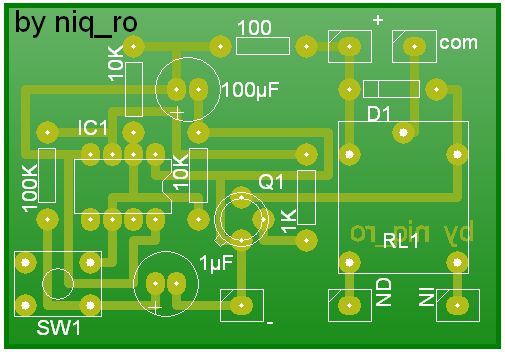

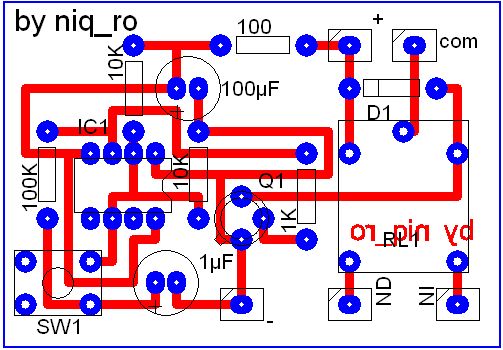

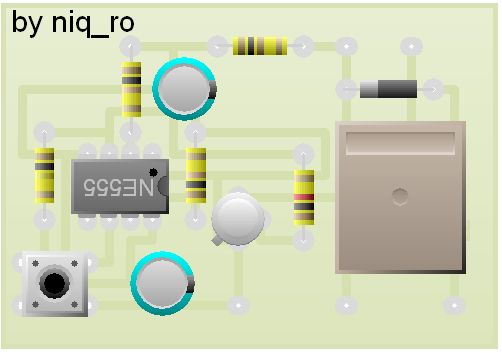

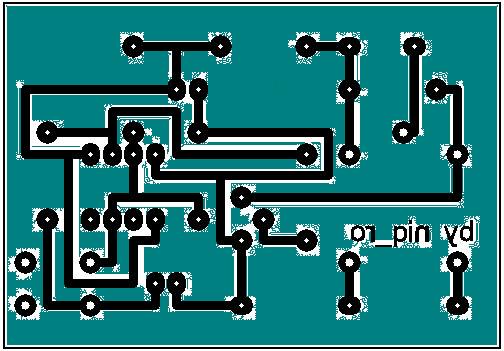

O varianta de montaj/cablaj ar putea arata asa:


AICI gasiti cablajul la scara 1:1

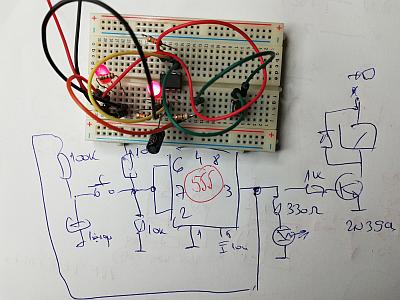

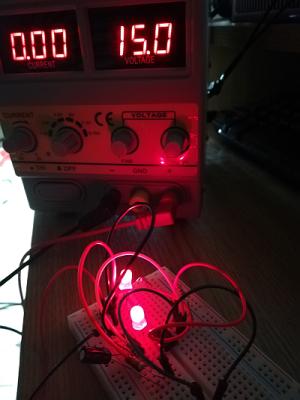

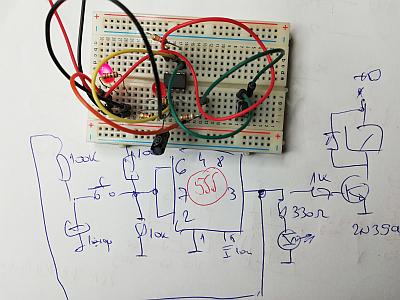

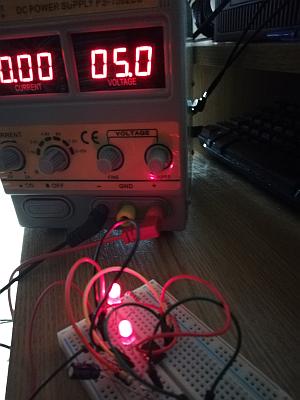

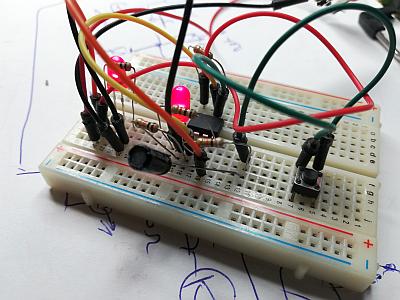

   Am realizat un montaj de test, verificandu-l de la 5 la 15V daca functioneaza corect, deoarece anterior am avut probleme, cel mai probabil din cauza integratelor 555 (lot cu defecte):



   Un filmulet cu functionarea montajului realizat pe cablajul de test de tip "breadboard":

si un filmulet cu simularea functionarii montajului:

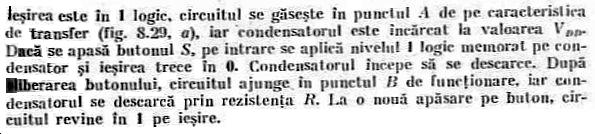

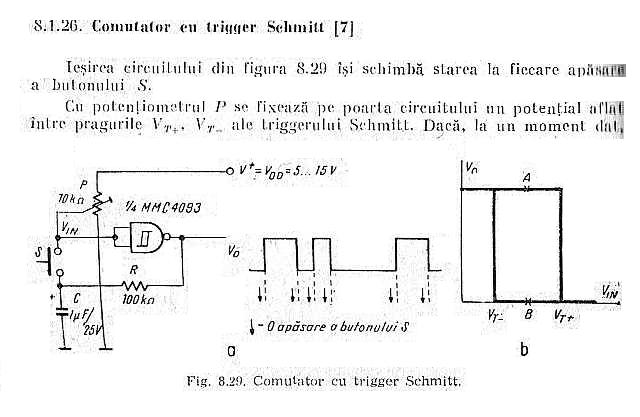

   In cartea Circuite integrate CMOS - manual de utilizare aparuta la Editura Tehnica, in 1986 am gasit:

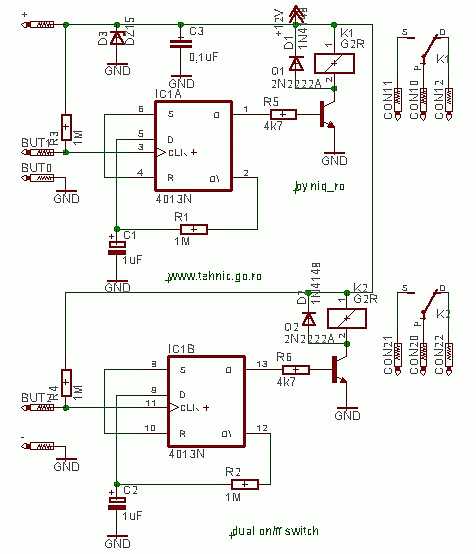

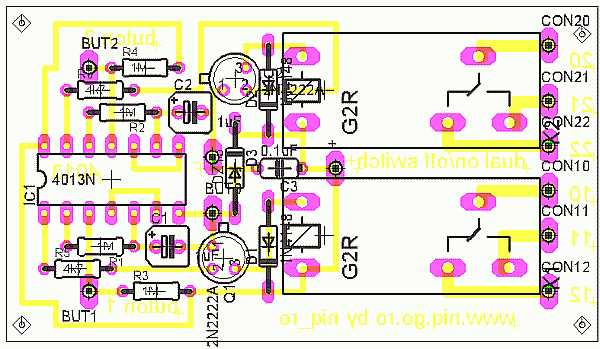

   O alta varianta de comutator se poate realiza cu un CD4013, care contine 2 bistabili de tip D, pusi aici in configuratie de bistabili tip T (deci avem 2 comutatoare independente):

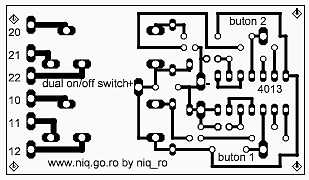

AICI gasiti cablajul la scara 1:1

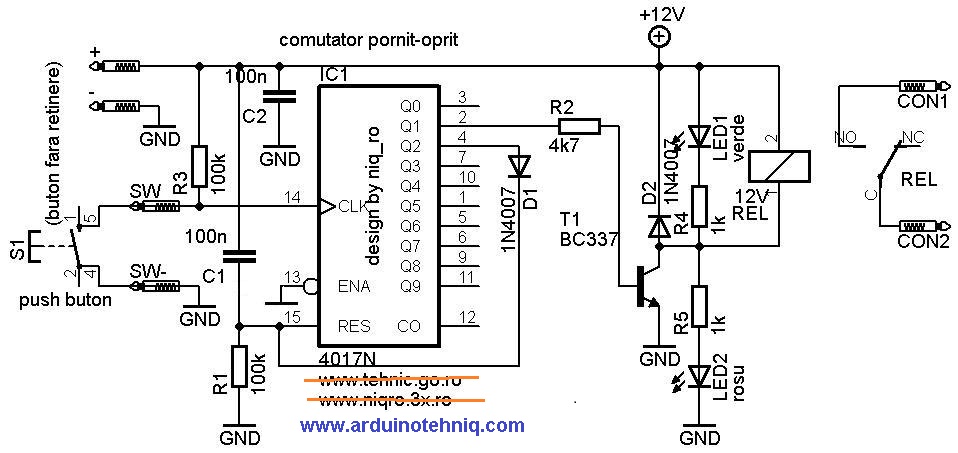

   O alta varianta este cea in care se utilizeaza "clasicul 4017" (de ex: CD4017, MMC4017, etc):


  Puteti vedea o simulare a functionarii, care in practica a dat erori, deoarece pinul 13 (EN=ENA=ENABLE) este conectat impreuna cu pinul 15 (R=RES=RESET), pentru a functiona corect se conecteaza pinul 13 (EN=ENA=ENABLE) la masa (GND):

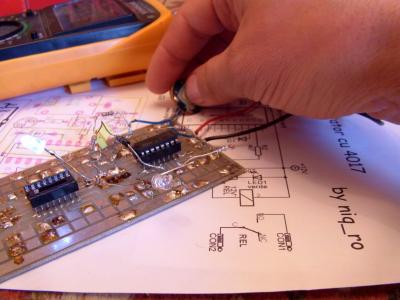

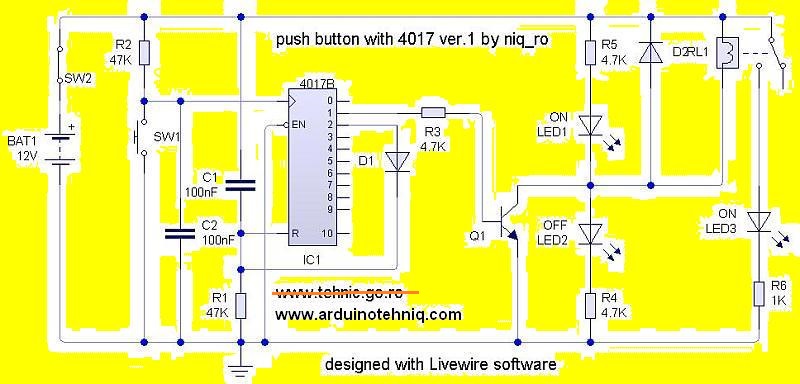

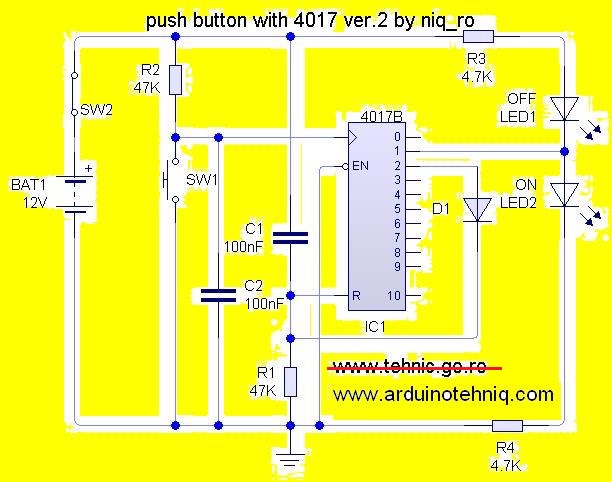

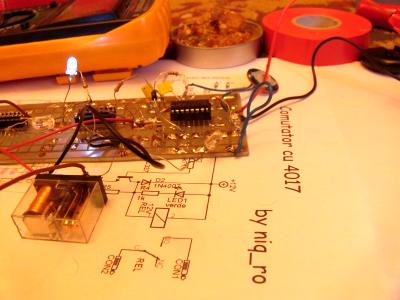

   Am realizat o schema simpla de test a montajului, cu piesele gasite prin cutiute, avand valori putin diferite de schema initiala:

  Puteti vedea un filmulet cu functionarea montajului:

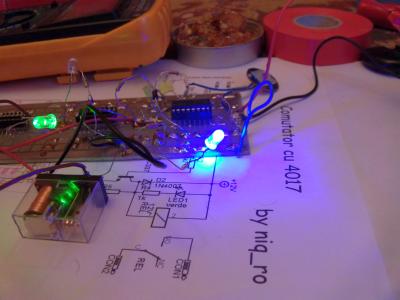

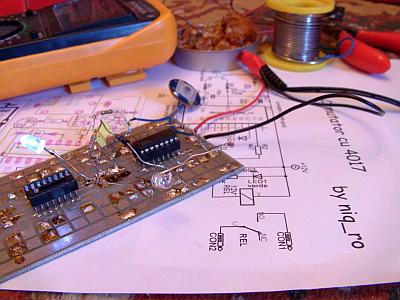

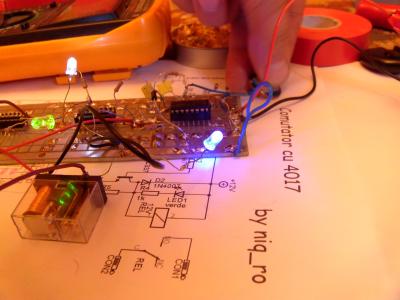

   Am completat apoi cu tranzistorul si releul:

  Un filmulet cu functionarea montajului completat:
