Sistem alimentare de rezerva (back-up)

initiere articol: 19.10.2011, Craiova, Romania

     Pentru a asigura functionarea permanenta a unor consumatori care necesita tensiuni de alimentare reduse (de exemplu 12V), putem construi un montaj simplu, care utilizeaza un releu alimentat permanent de la sursa de tensiune (alimentator). Cand apar defecte in reteaua de alimentare (la priza), releul ramane nealimentat si prin contactul normal inchis (NI/NC) consumatorul (bec, motor de pompa de recirculare, etc) este cuplat automat la un acumulator auto.

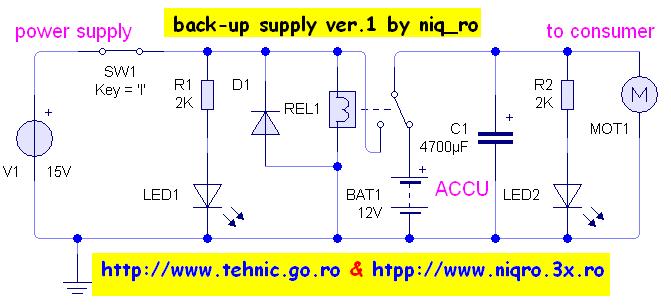

     Schema simplificata, pe care o voi completa pe parcurs, este:

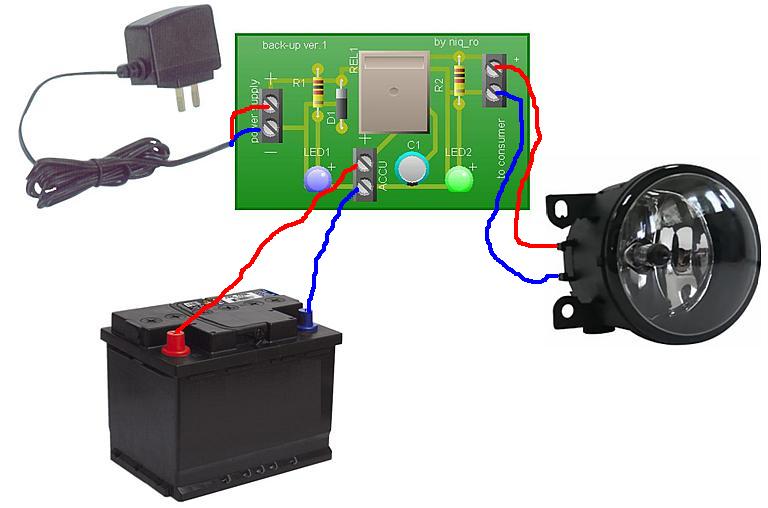

     Modul de conectare este urmatorul:

     O simulare a functionarii am realizat-o cu ajutorului programului Livewire este prezentata in primele 2 filmulete, respectiv o simulare cu ajutorul programului Crocodile Technology:
- back_up supply ver1 by niq_ro:

- back_up supply ver1a by niq_ro:

- back_up supply ver1b by niq_ro:

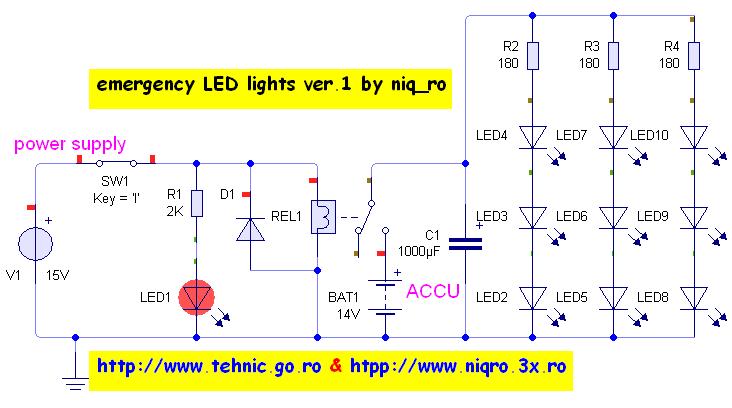

     O schema derivata din cea initiala, este aceea care aprinde un grup de led-uri (sau un bec auto) cand a aparut o problema la reteaua de alimentare. Ar fi cazul indicatoarelor de evacuare de urgenta.


     O simulare a functionarii am realizat-o tot cu ajutorului programului Livewire si se numeste emergency LED lights ver1 by niq_ro:

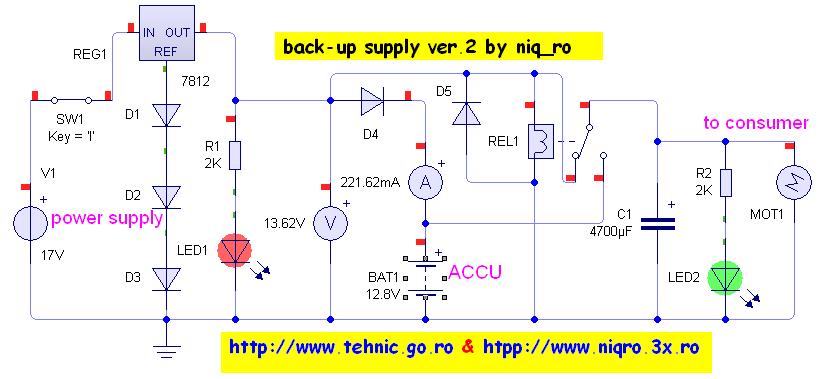

     Am completat schema cu un sistem de incarcare a acumulatorului...

     O simulare a functionarii se numeste back_up supply ver2 by niq_ro:

completare: 21.12.2011, Craiova, Romania

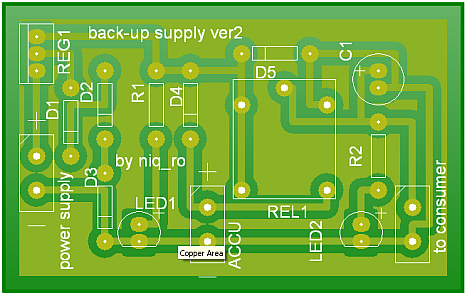

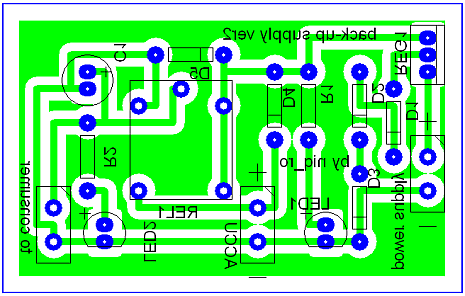

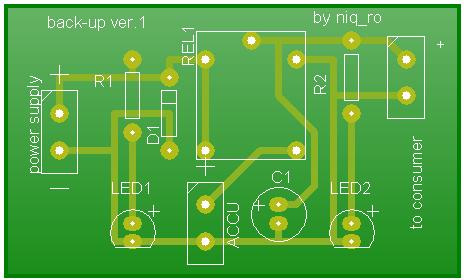

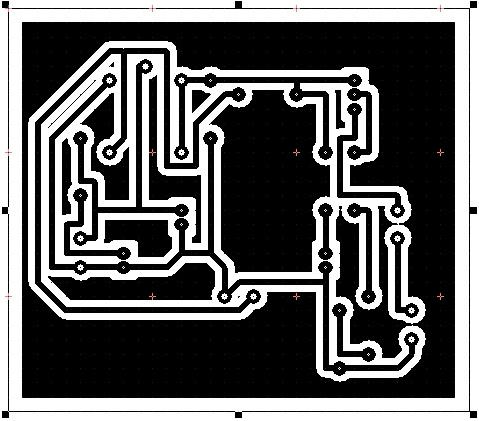

     Am desenat si partea de cablaj, respectiv montaj:

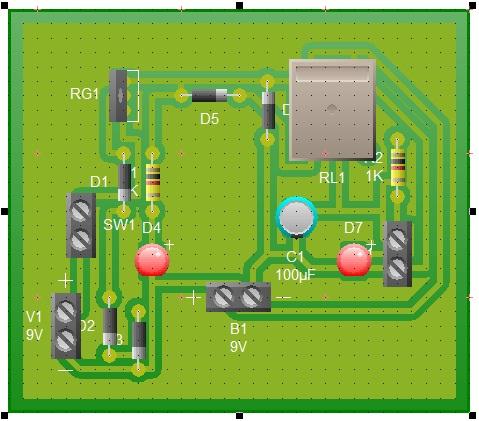

     George zis negru_v0da a realizat propria varianta de cablaj:
