LED pulsator
alimentat de la retea


* initiere articol in 10.07.2012, Craiova
* repostare articol in 21.03.2016, Craiova

       Un indicator luminos, care se aprinde cu intermitenta, atrage atentia mult mai usor decat unul care lumineaza continuu. Una din aplicatii este aceea in care acest indicator cu LED este montat in paralel cu becul dintr-o debara, pentru a evita aprinderea din greseala si ramanerea aprins mult timp. LED-ul trebuie montat intr-un loc vizibil, pentru a fi observat cu usurinta:
       O schema, care am gasit-o intr-o veche revista ELEKTOR (a fost prezentata si in revista TEHNIUM) am redesenat-o cu ajutorul programului dedicat Eagle:

niq_ro

       Modul de aranjare al pieselor pe un cablaj poate fi de forma:
niq_ro niq_ro niq_ro

       Am gasit un filmulet cu functionarea acestui indicator luminos intermitent. Filmuletul se numeste 110 or 240 Volts blinking LED !

       Legarea montajului prezentat initial se poate face in paralel cu un bec (sau alt consumator) alimentat la 230V~, daca se doreste ca acesta sa se aprinda cu intermitenta cand este aprin becul, sau, clasic, sa "palpaie" cand becul (cu filament) este stins (caz similar intrerupatoarelor din comert cu LED sau beculet).
niq_ro niq_ro


       Am realizat un montaj "in aer" cu piese gasite, schema fiind:
230V LED flasher by niq_ro
230V LED flasher by niq_ro 230V LED flasher by niq_ro 230V LED flasher by niq_ro 230V LED flasher by niq_ro 230V LED flasher by niq_ro 230V LED flasher by niq_ro 230V LED flasher by niq_ro


       Am redus la jumatate valoarea rezistentei inseriate cu LED-ul si diacul, schema devenind:
230V LED flasher by niq_ro
230V LED flasher by niq_ro 230V LED flasher by niq_ro

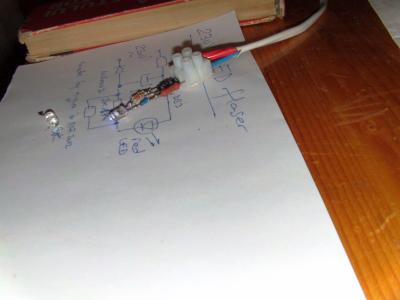

       Am schimbat LED-ul rosu cu unul albastru dintr-o bricheta, in rest valorile sunt identice:
230V LED flasher by niq_ro
230V LED flasher by niq_ro 230V LED flasher by niq_ro 230V LED flasher by niq_ro

       Am facut un filmulet cu functionarea acestui indicator luminos intermitent. Filmuletul se numeste 230V LED flasher !
