78xx


Unul dintre cele mai folosite circuite integrate regulatoare de tensiune este seria 78xx (click pe numele integratului pentru a descarca datasheet-ul lui)... unde xx=05, 06, 08, 09, 10, 12, 15, 18 si 24; ele reprezinta tensiunea de iesire la un curent maxim de 1A...

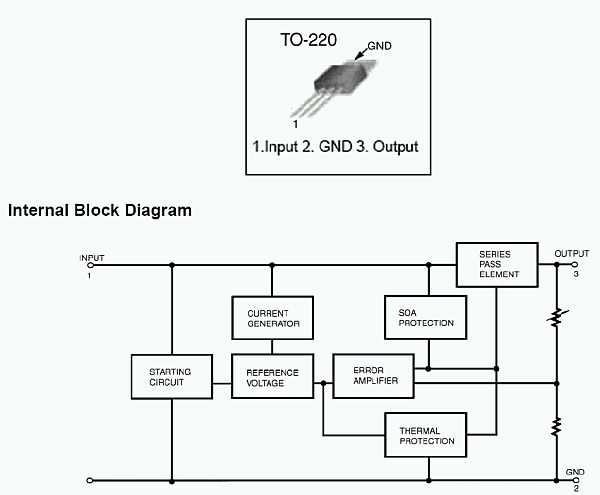

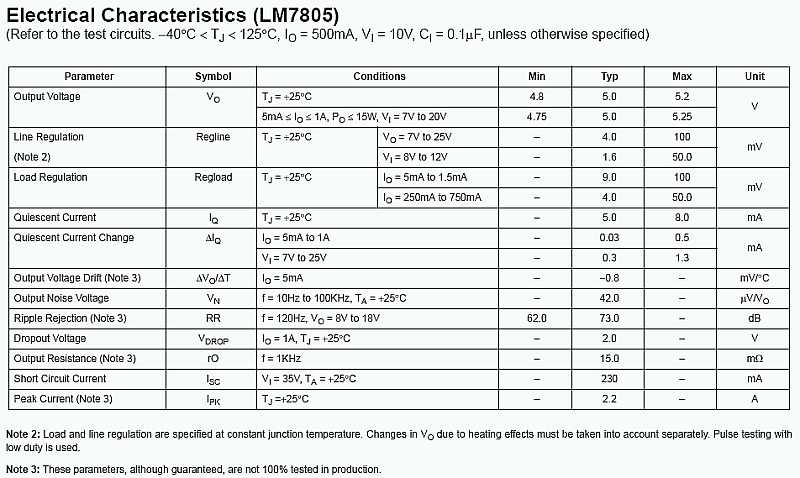

Cateva caracteristici, pentru cel mai folosit din serie (7805), stabilizatorul de 5V:

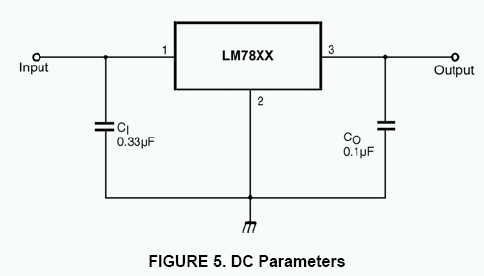

Schema tipica de aplicatie este urmatoarea:

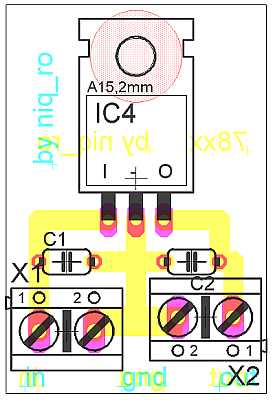

iar o varianta de montaj ar putea fi:

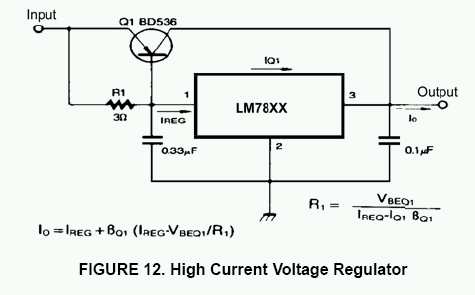

Daca dorim ca alimentatorul nostru sa debiteze un curent mai mare de 1A vom folosi schema, in care mai apare un tranzistor extern:

Tranzistorul BD536 poate fi inlocuit cu orice tranzistor PNP de putere..

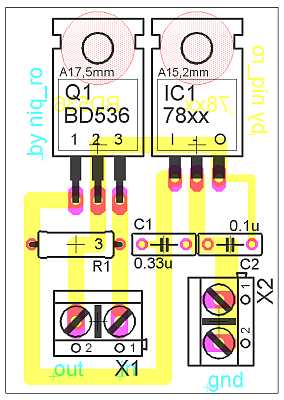

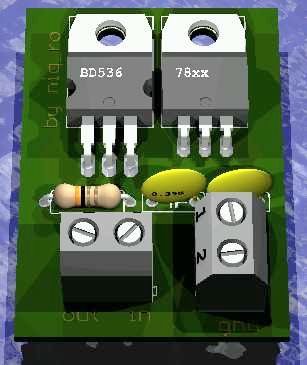

o varianta de montaj ar putea fi:

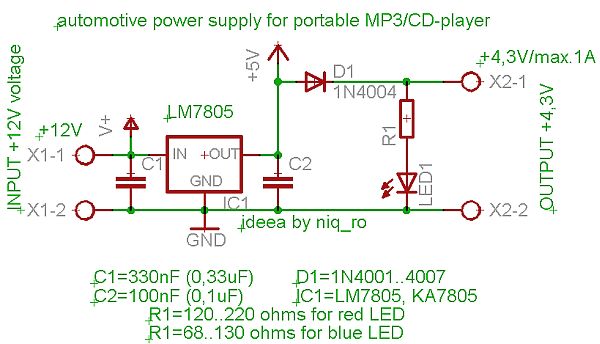

Un caz mai aparte este acela cand este nevoie sa avem la iesire o tensiune mai mica decat cea pe care o stabilizeaza integratul, de exemplum avem nevoie de un alimentator de mp3/cd-player portabil care se alimenteaza la +4,5V si consuma maxim 700mA.
Solutia aleasa de mine este aceea a folosirii unui LM7805 (KA7805, sau echivalent), care pentru un curent la iesire intre 5mA si 1A, o putere disipata pe el mai mica de 15W, patreaza tensiunea de iesire de +5V. La iesire intercalez o dioda redresaore de tipul 1N4001..4007 pe care "cad" aprox. 0,7V..deci la iesire, spre consumator 4,3V... pun si un mic consumator, adica un LED rosu sau albastru (recuperat dintr-o bricheta chinezeasca):

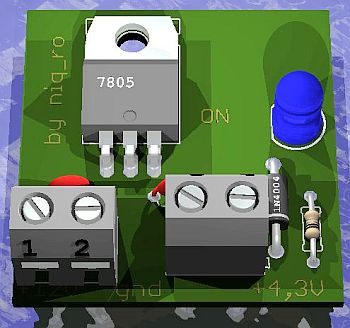

o varianta de montaj ar putea fi:

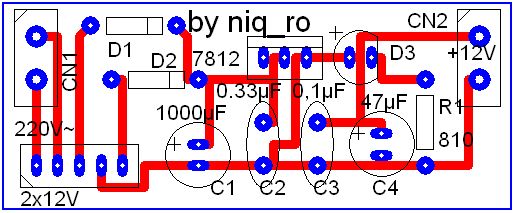

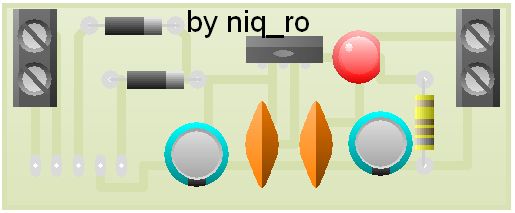

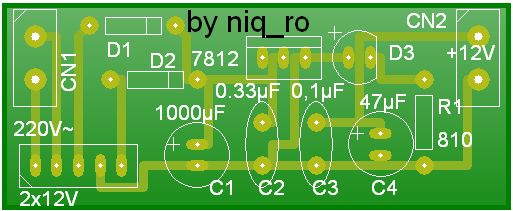

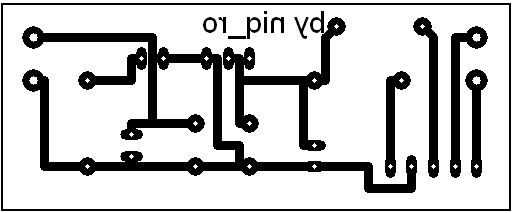

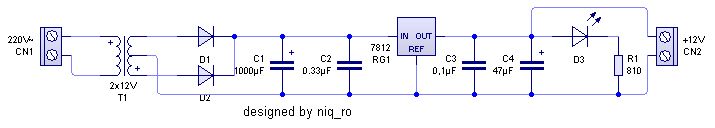

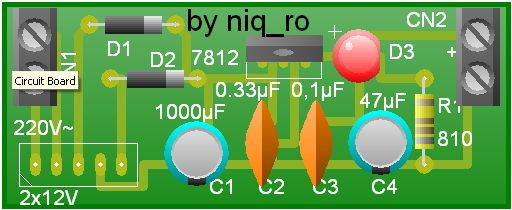

Pentru alimentarea definitiva a unor montaje la 12V, unde consumul este pana in 0,5A folosesc urmatoarea schema:
