In articolul 4017 - aplicatii diverse s-a prezentat o schema si simularea functionarii unui semafor, dar, voi prezenta mai pe larg subiectul.

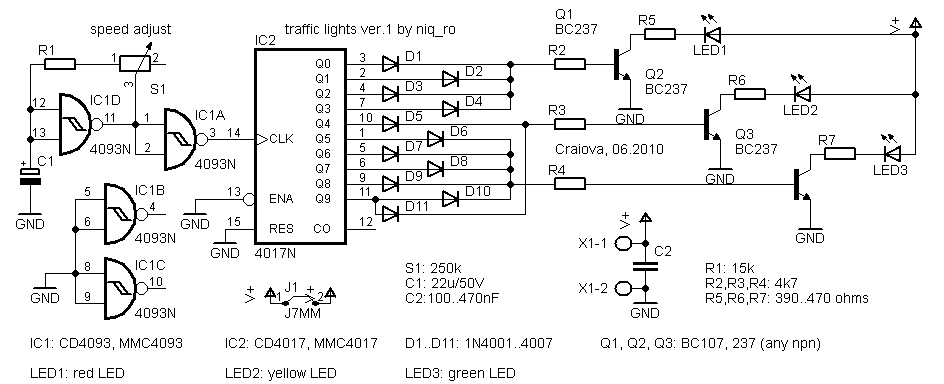

   Am redesenat in Eagle schema:

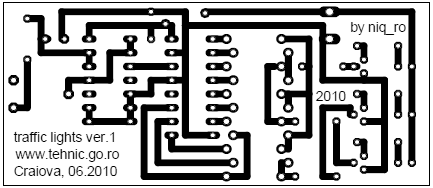

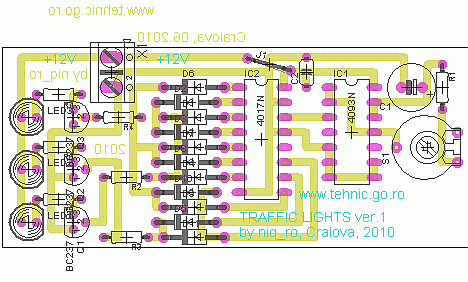

   Puteti descarca, in format pdf, cablajul: in oglinda respectiv neintors (pentru metoda foto).

completare articol, in 13.08.2010:

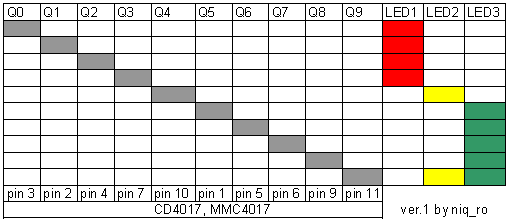

   Pentru o intelegere mai usoara a modului de functionare, anexez tabelul starilor (Q0..Q9 sunt cele 10 iesiri decodificate ale integratului CMOS 4017, iar LED1, LED2 si LED3 sunt iesirile decodificate dupa diode, care corespund aprinderii acestora):

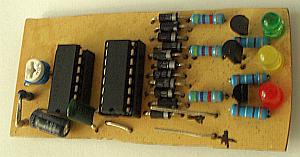

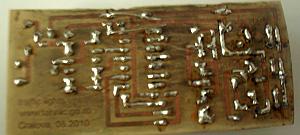

   Beniamin a realizat montajul variantei 1, schimband LED-ul rosu cu cel verde:

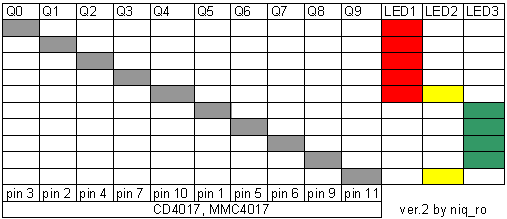

   Ulterior, am mai discutat cu mai multe persoane si am ajuns la urmatoarele stari, care seamana cu cele indicate de cel pe care l-a realizat Beniamin:

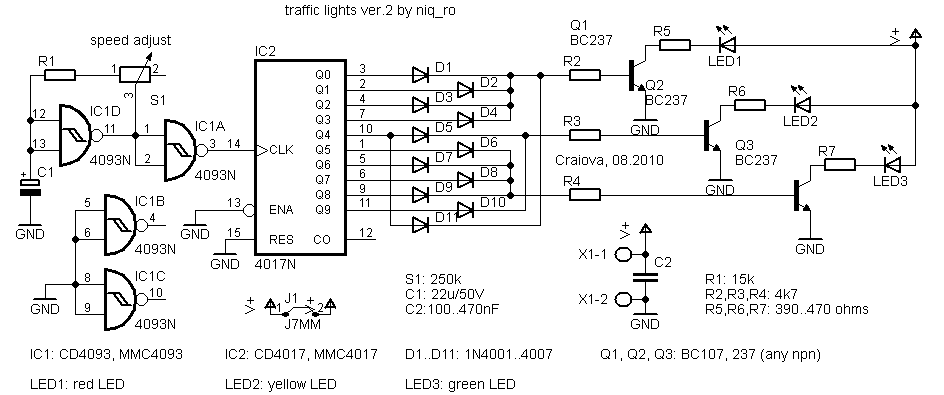

schema devenind:

   Dupa cum se observa, nu sunt diferente majore, doar 2 diode sunt conectate diferit, D10 si D11; desi simpla schimbare a LED-ului rosu cu cel verde...
