Single phase motor use in both directions

For use a single phase motor in both directions for made a hoist, whinch or for other applications must use a simple schematic named PSC (Permanent Split Capacitor), see docs from Washing machine two speed electric motor.

Base schematic is

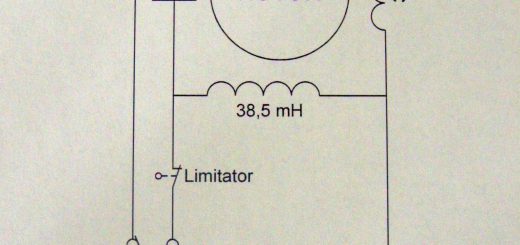

For use in host when you need a limit switch for up, practical schematic is:

Note: limitator = limit switch

I made a movie with a rebuit hobby hoist:

Pornire motor monofazat in ambele sensuri (2)

Intr-un articol anterior, am prezentat schema de legare a unui motor monofazat ce echipa un troliu (electropalan cu cablu) pentru a functiona in ambele sensuri:

Totul se baza pe informatiile prezentate in articolul Reutilizarea motorului cu 2 viteze de la masina de spalat automata (Washing machine two speed electric motor).

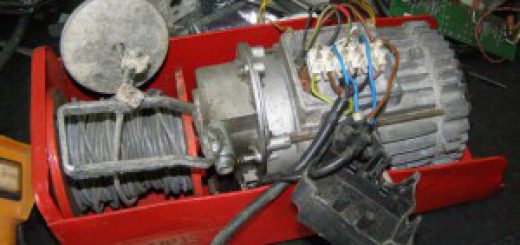

Acum, am dat de alt troliu/electropalan alimentat la 230V~ la care se umblase in schema si diferea de cea prezentata anterior, in sensul ca aveam la dispozitie doar 3 borne si o cutie de comanda cu butoane prin cablu, in care se gasea si condensatorul.

startek_01

startek_02

S-a pornit de la aceasi schema de baza , in schema “PSC (Permanent Split Capacitor). Acest motor are un condensator conectat permanent in serie cu infasurarea de pornire, ceea ce face ca aceasta sa devine infasurare auxiliara odata ce rotorul a atins turatia nominala”.

mms0

Dupa ce s-au refacut legaturile conform unei schema de conexiuni corecte, de catre acelasi coleg, Gigi:schema

am facut un filmulet numit test dupa reparatie troliu (electropalan) monofazat din gama hobby
